3D Yazıcılarda Lineer Hareket Sistemleri
Hız tek başına iyi baskı üretmez. Rayın doğruluğu, arabanın boşluğu, montaj yüzeyinin düzlüğü ve yağlama; nozülün her katmanda aynı noktaya dönebilmesini belirler.
Profil ray, mil-rulman, V-slot teker ve destekli mil sistemleri.
Lineer hareket sistemi ne yapar?
Döner motor hareketini kontrollü bir doğrusal eksene dönüştüren mekanik kılavuzdur. Kayış veya vida kuvveti üretir; ray, mil ya da profil ise hareket yönünü sınırlar ve yükü taşır.
DoğrulukHedef konuma dönüş
RijitlikYük altında sapma
SürtünmeMotorun aşması gereken direnç
ÖmürYağlama ve yüzey kalitesi

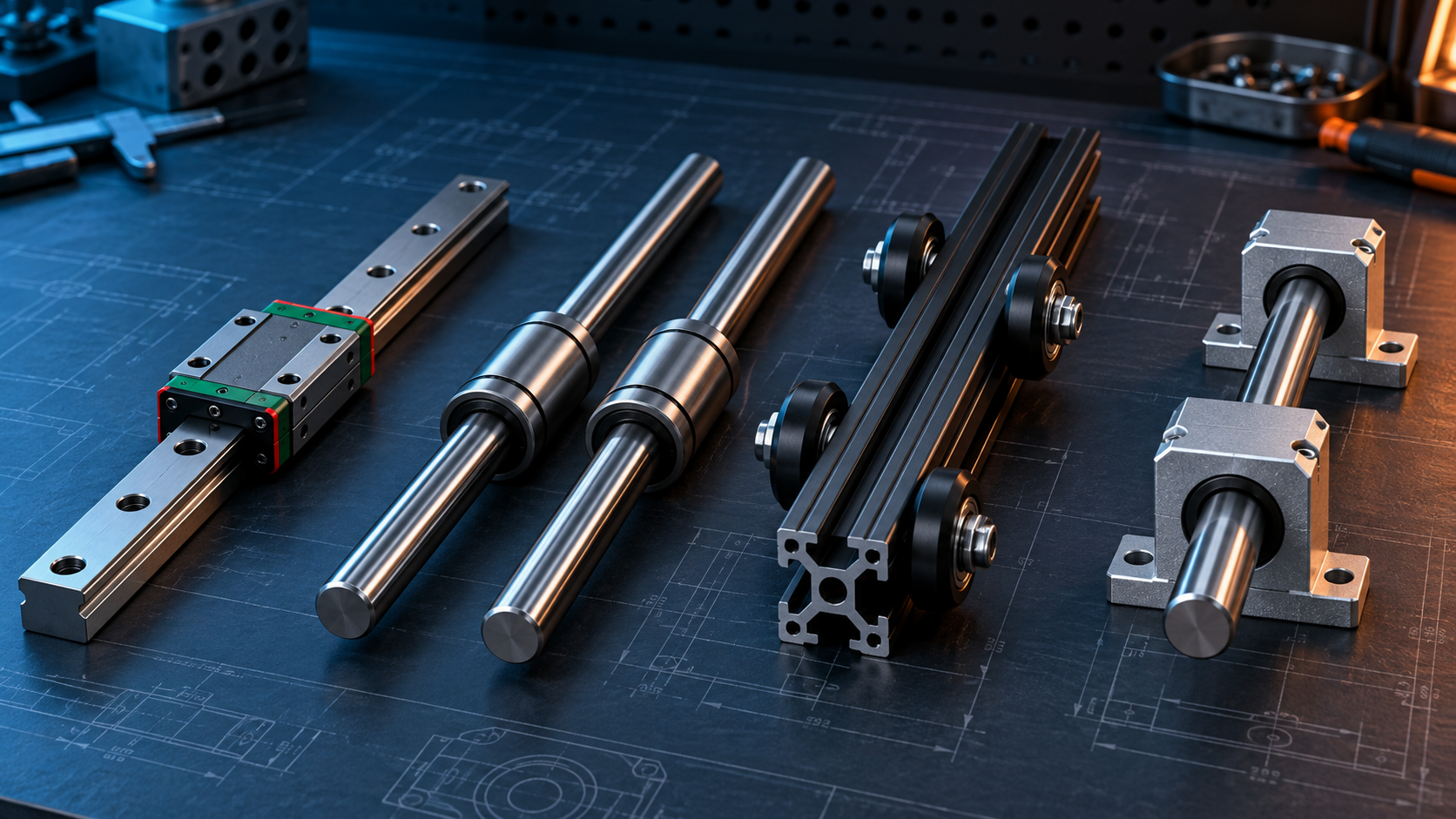

Başlıca sistemler
YÜKSEK RİJİTLİK
Profil lineer ray ve araba
MGN, MGW ve daha büyük HG sınıfları; bilyaların ray üzerindeki sertleştirilmiş kanallarda devridaim yaptığı kompakt sistemlerdir. Çok yönlü yük taşır, CoreXY eksenlerinde yüksek hız ve tekrarlanabilirlik sağlar.
Uygun kullanım: Voron, VzBot, RatRig ve hassas DIY CoreXY makineler.
EKONOMİK VE BASİT
Sertleştirilmiş mil ve lineer rulman
LM8UU benzeri rulmanlar veya polimer burçlar taşlanmış mil üzerinde hareket eder. Ayarı kolaydır; uzun açıklıklarda mil çapı yetersizse sehim oluşur.
Uygun kullanım: Prusa tipi yatak sistemleri, düşük-orta hız ve kolay bakım.
HAFİF VE SESSİZ
V-slot profil ve tekerlek
V biçimli tekerlekler alüminyum profilin kanalında yuvarlanır. Ucuz ve sessizdir; eksantrik somun ayarı, tekerlek aşınması ve profil temizliği önemlidir.
Uygun kullanım: Geniş hacimli ekonomik makineler ve hafif eksenler.
DESTEKLİ MİL
SBR/TBR kızak sistemleri
Yuvarlak milin boydan boya alüminyum destek üzerine oturduğu sistemdir. Ağır tabla ve CNC benzeri uygulamalarda sehim azaltır; hareketli kütlesi ve hacmi yüksektir.
Uygun kullanım: Büyük yataklar, ağır platformlar ve düşük ivmeli eksenler.
KURU ÇALIŞMA SEÇENEĞİ
Polimer burçlar
Metal bilya yerine düşük sürtünmeli polimer yüzey kullanır. Sessizdir ve bazı modeller yağsız çalışır; mil toleransı ile sıcaklık sınırları üretici verisine göre seçilmelidir.
Uygun kullanım: Sessizlik, düşük bakım ve temiz çalışma.
ÖZEL UYGULAMA
Kırlangıç ve çapraz makaralı kızak
Çok yüksek rijitlik ya da kısa stroklu hassas hareket gerektiğinde kullanılır. Standart 3D yazıcılarda maliyet ve ağırlık nedeniyle nadirdir.
Uygun kullanım: Ölçüm, optik ve özel hassas mekanizmalar.
Hızlı karşılaştırma
| Sistem |
Rijitlik |
Bakım |
Gürültü |
Maliyet |
3D yazıcıda tipik yer |
| MGN ray |
Yüksek |
Temizlik + yağlama |
Orta |
Orta |
CoreXY X/Y, bazen Z |
| Mil + LM rulman |
Orta |
Temizlik + hafif yağ |
Orta |
Düşük |
Tabla, X/Z eksenleri |
| Mil + polimer burç |
Orta |
Düşük |
Düşük |
Düşük-orta |
Sessiz tabla ve hafif eksen |
| V-slot tekerlek |
Düşük-orta |
Ayar + temizlik |
Düşük |
Düşük |
Ekonomik X/Y/Z |
| SBR/TBR |
Yüksek |
Yağlama |
Orta |
Orta |
Ağır tabla ve büyük makine |
Paralellik göz kararıyla değil, referans yüzey ve ölçümle kurulur.
Ray ölçüsü nasıl seçilir?
MGN7 / MGN9
Çok hafif takım kafaları ve kısa açıklıklar. Küçük ray montaj hatalarına daha hassastır.
MGN12
Çoğu DIY CoreXY yazıcı için dengeli boyut. H ve C araba uzunlukları farklı moment kapasitesi sunar.
MGN15 ve üzeri
Ağır gantry, büyük tabla ve yüksek moment. Sağlam montaj yüzeyi ister ve hareketli kütleyi artırır.
Ön yük uyarısı: Daha sıkı araba her zaman daha iyi değildir. Yüksek ön yük rijitliği artırırken sürtünmeyi, motor yükünü ve hizalama hassasiyetini yükseltir. Tüketici sınıfı alüminyum profilde hafif ön yük çoğu zaman daha güvenlidir.

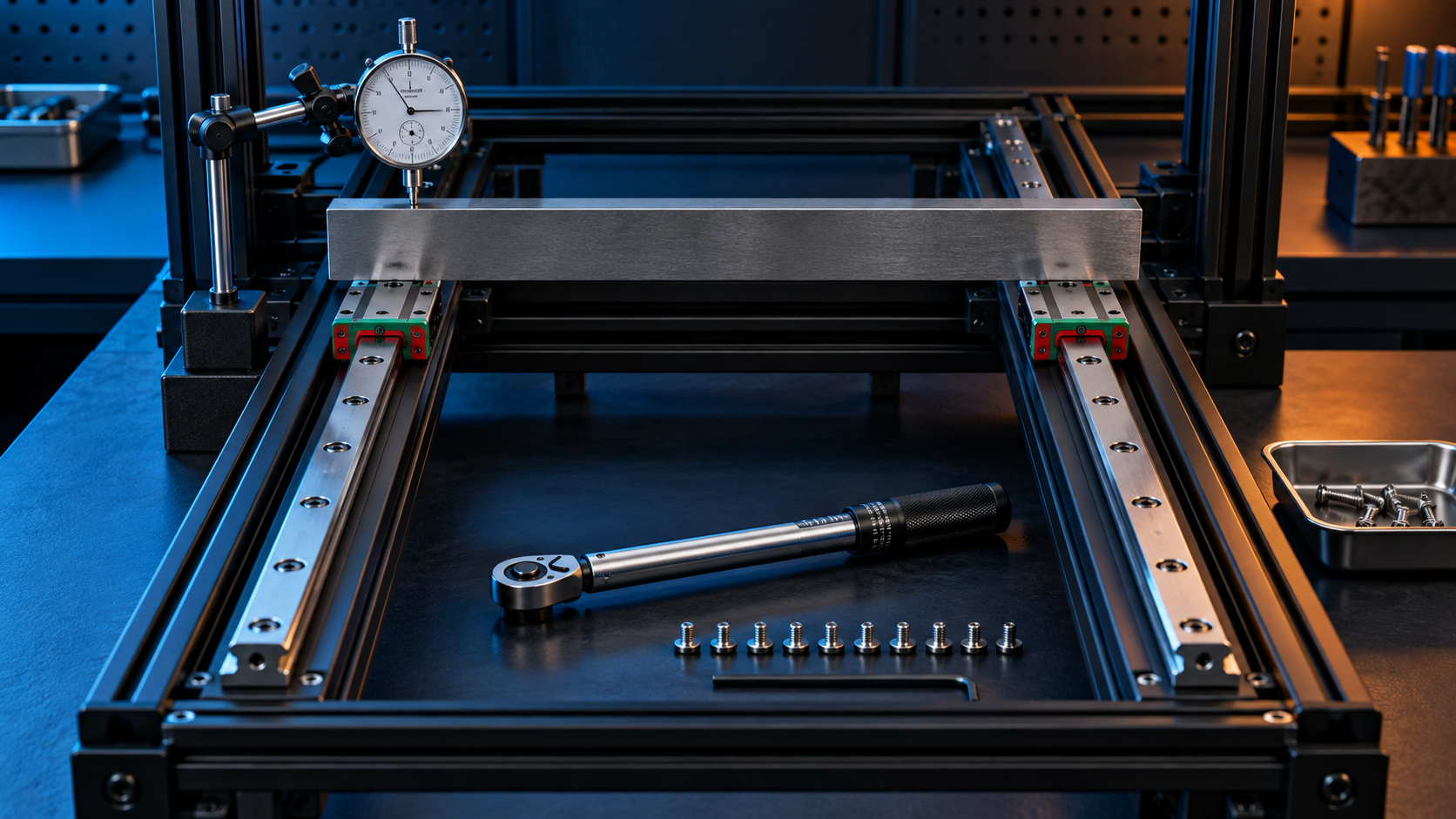

Doğru montaj ve hizalama
Montaj yüzeyini doğrulayın. Profil veya plakanın eğriliğini düz mastar ve sentil ile kontrol edin; ray vidaları eğri yüzeyi sihirli biçimde düzeltmez.
Referans rayı gevşek yerleştirin. Vidaları ortadan dışa doğru, düşük torkla ve kademeli sıkın. Arabanın strok boyunca serbestliğini sürekli kontrol edin.
İkinci rayı hareketli parça ile hizalayın. Çift raylı düzende paralelliği yalnız ölçü bandıyla kurmayın; gantry veya tabla bağlantısını doğal hizalama mastarı olarak kullanın.
Son torku üretici değerine göre uygulayın. Küçük M3 vidalarda aşırı tork rayı dalgalandırabilir veya dişi bozabilir.
Kayış ve kaplinleri en son ayarlayın. Mekanik kılavuz serbest hareket etmeden kayış gerginliği veya motor gücüyle sorunu maskelemeyin.

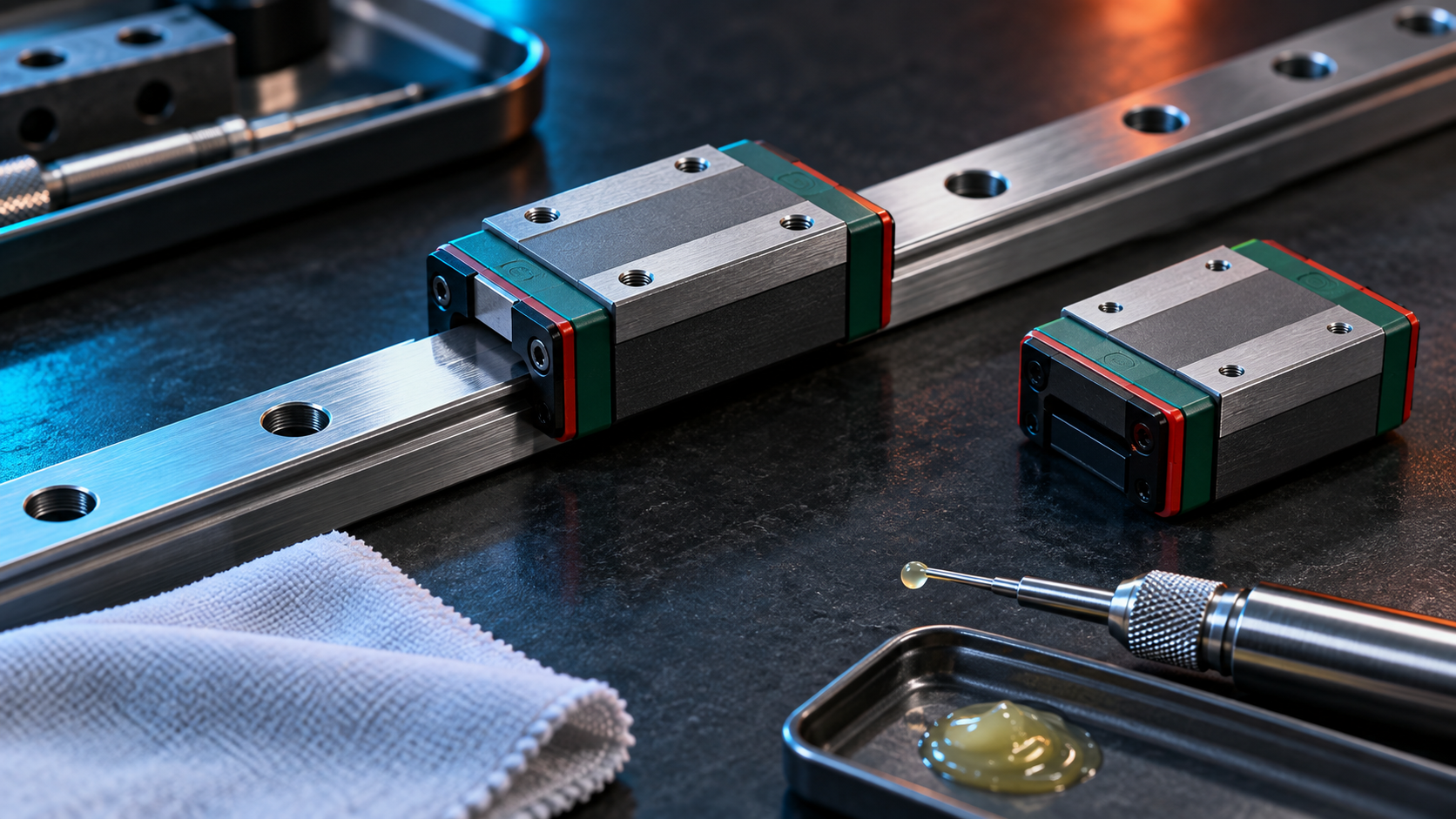

Yağlama ve bakım
Ray ve bilyalar kuru bırakıldığında ses, aşınma ve takılma artar. Yeni rayın üzerindeki koruyucu taşıma yağı çalışma yağlaması değildir. Üreticinin önerdiği düşük viskoziteli yağ veya uygun kıvamlı gres az miktarda uygulanmalıdır.
Az ve doğru yağlama, kir tutan aşırı yağlamadan daha güvenlidir.
Ray yüzeyini tüy bırakmayan bezle temizleyin
Araba keçelerini ve uç kapaklarını kontrol edin
Az ve düzenli yağlama uygulayın
Tozlu ortamda bakım aralığını kısaltın
Arabayı transfer aparatı olmadan raydan çıkarmayın
Farklı gres türlerini rastgele karıştırmayın
Belirti → olası neden
| Belirti |
Olası neden |
İlk kontrol |
| Strok boyunca sert nokta |
Eğri profil, hatalı paralellik, kir |
Kayışı çıkarıp elle hareket testi |
| Tıkırtı veya boşluk |
Düşük ön yük, gevşek vida, aşınmış tekerlek |
Araba moment boşluğu ve bağlantılar |
| Yüksek frekanslı ray sesi |
Yetersiz yağlama veya fazla ön yük |
Ray yüzeyi, sıcaklık ve motor akımı |
| Ghosting/ringing |
Gevşek mekanik yapı, ağır gantry, rezonans |
Raydan önce tüm bağlantılar ve kayışlar |
| Düzensiz katman |
Z ekseninde sıkışma veya vida-ray uyumsuzluğu |
Kaplin, somun, paralellik ve yataklama |
Satın almadan önce kontrol listesi
Yük yönü ve moment kapasitesi
Strok, ray boyu ve araba uzunluğu
Montaj yüzeyinin düzlüğü
Hareketli kütle ve hedef ivme
Ön yük ve doğruluk sınıfı
Yağlama noktası ve bakım erişimi
Vida ölçüsü ve profil bağlantısı
Yedek araba/ray bulunabilirliği
Sık sorulan sorular
MGN9 mu MGN12 mi?
Çok hafif ve kısa X eksenlerinde MGN9 yeterli olabilir. Çoğu orta boy CoreXY için MGN12, rijitlik ve bulunabilirlik bakımından daha toleranslıdır.
İki araba tek rayda daha mı iyi?
Moment kapasitesini artırabilir; ağırlık, sürtünme ve hizalama hassasiyeti de artar. Tasarımın yük hesabı istemiyorsa tek uzun araba daha sade olabilir.
Ray dikey veya ters monte edilebilir mi?
Profil raylar çok yönlü yük taşır; ancak yağlama, keçeler, yük momenti ve üretici kapasite tabloları montaj yönüne göre değerlendirilmelidir.
WD-40 yağlama için uygun mu?
Genel amaçlı su uzaklaştırıcı ürünler uzun süreli ray yağı yerine kullanılmamalıdır. Ray veya araba üreticisinin önerdiği yağlayıcıyı seçin.
