3D Yazıcı Stepper Sürücüleri: Sessizlik, Tork ve Hassasiyet Rehberi
Motoru yalnızca döndürmek yetmez. Doğru sürücü; hareketin ne kadar sessiz, kararlı, serin ve güvenilir olacağını belirler. A4988'den TMC5160'a kadar seçenekleri gerçek kullanım senaryolarıyla karşılaştırın.

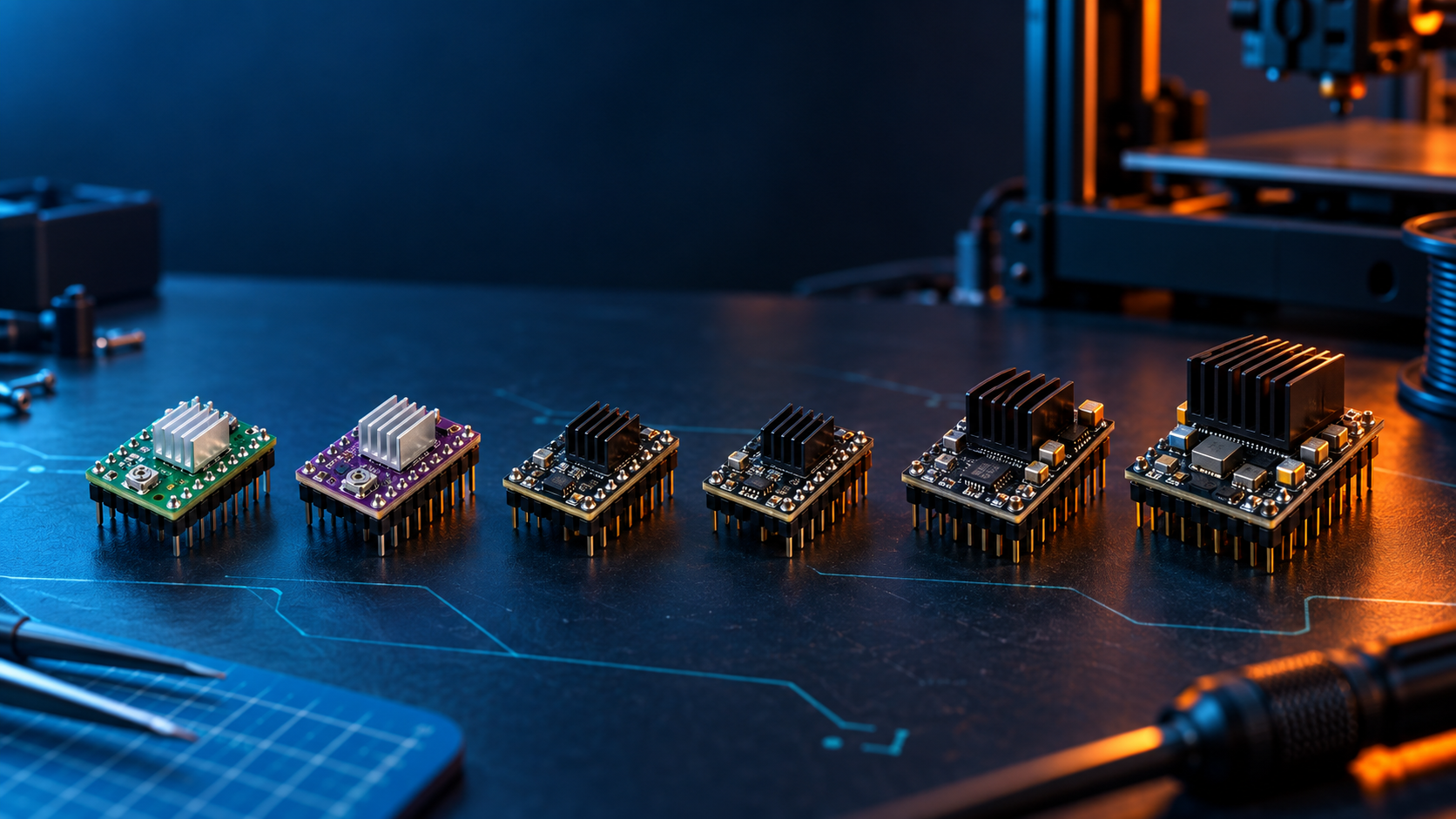

A4988’den TMC5160 sınıfına uzanan sürücü ailesi: kart boyutu benzer görünse de akım kapasitesi, haberleşme ve soğutma ihtiyacı değişir.
Stepper sürücü ne yapar?
Kontrol kartından gelen STEP/DIR komutlarını motor bobinlerine kontrollü akım olarak aktarır. Mikrostep üretir, motor akımını sınırlar ve modern modellerde yük algılama, hata teşhisi ve sessiz sürüş gibi işlevler sağlar.
STEPBir adım ilerle
DIRYönü belirle
AkımTorku ve ısıyı yönet
µStepHareketi yumuşat

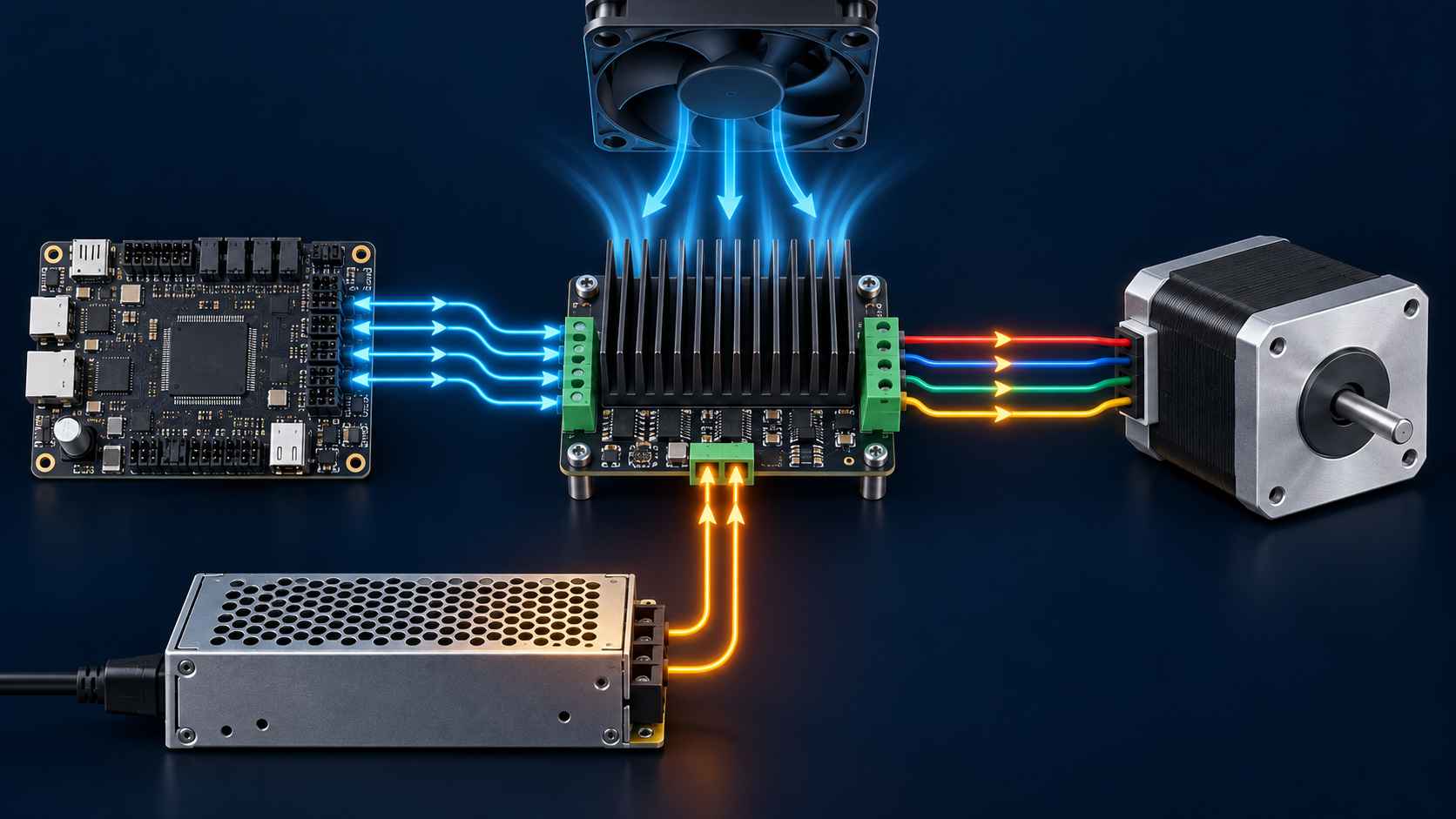

Sinyal kontrol kartından gelir; sürücü güç kaynağından aldığı enerjiyi motor bobinlerine kontrollü biçimde aktarır. Uygun soğutma, yüksek akımda kararlılık sağlar.
En çok kullanılan sürücüler
EKONOMİK TEMEL
A4988
Basit, ucuz ve yaygın. Standalone çalışır; gelişmiş teşhis veya sessiz sürüş sunmaz. Düşük bütçeli, standart hızdaki sistemlerde kullanılabilir.
Uygun olduğu yer: Eski kartlar, basit ekstrüder veya düşük akımlı yardımcı eksenler.
DAHA YÜKSEK VOLTAJ
DRV8825
A4988'e göre daha yüksek voltaj ve 1/32 mikrostep seçeneği sunar. Bazı motorlarda düşük hızda belirgin ses ve titreşim görülebilir.
Uygun olduğu yer: Ekonomik, daha yüksek voltaj isteyen projeler.
SESSİZ GİRİŞ
TMC2208
StealthChop2 ile sessizdir ve UART üzerinden ayarlanabilir. TMC2208, StallGuard tabanlı sensorless homing özelliğini desteklemez. TMC2209 ise StallGuard4 ile yük ve stall algılama sağlayabilir. Sensorless homing kullanımı için sürücünün yanında kontrol kartının DIAG bağlantısı, uygun firmware yapılandırması ve mekanik sistemin bu yönteme elverişliliği de doğrulanmalıdır.
Uygun olduğu yer: Sessizliğin öncelikli olduğu, düşük-orta hızdaki makineler.
UART · STALLGUARD4
TMC2209
4,75–29 V, 2 A RMS sınıfı; StealthChop2, SpreadCycle, UART, StallGuard4 ve CoolStep özelliklerini bir araya getirir. Fiyat/performans açısından çoğu 24 V yazıcı için güçlü seçimdir.
Uygun olduğu yer: Voron, Klipper ve genel DIY yazıcılarda X/Y/Z/E eksenleri.
GELİŞMİŞ TEŞHİS
TMC2240
4,5–36 V ve yaklaşık 2,1 A RMS sınıfı. SPI ile UART, entegre akım ölçümü, motor fazı/çip sıcaklığı ölçümü, StallGuard2/4 ve kapsamlı koruma sunar.
Uygun olduğu yer: 24 V sistemlerde ayrıntılı teşhis ve yeni nesil kontrol isteyen makineler.
YÜKSEK GÜÇ
TMC5160
Harici MOSFET yapısı sayesinde daha yüksek voltaj ve akım kapasitesi hedefleyen kartlarda kullanılır. SPI, StallGuard2, CoolStep, StealthChop2 ve SpreadCycle sunar.
Uygun olduğu yer: 48 V CoreXY eksenleri, ağır gantry ve yüksek hız uygulamaları.
Hızlı karşılaştırma
| Model |
İletişim |
Sessiz mod |
Sensorless homing |
Önerilen kullanım |
| A4988 |
Standalone |
Hayır |
Hayır |
Ekonomik temel sistem |
| DRV8825 |
Standalone |
Hayır |
Hayır |
Basit, daha yüksek voltaj |
| TMC2208 |
UART / standalone |
StealthChop2 |
Desteklemez |
Sessiz düşük-orta hız |
| TMC2209 |
UART |
StealthChop2 |
StallGuard4 |
Çoğu 24 V DIY yazıcı |
| TMC2240 |
SPI / UART |
StealthChop2 |
StallGuard2/4 |
Gelişmiş teşhis |
| TMC5160 |
SPI |
StealthChop2 |
StallGuard2 |
48 V ve yüksek güç |
Akım ve voltaj sınırları yalnızca sürücü entegresine bakılarak değerlendirilmemelidir. Modülün PCB tasarımı, soğutması, kullanılan MOSFET'ler ve üretici sınırları gerçek kapasiteyi değiştirebilir.
Hangisini seçmeliyim?
Sessiz ev yazıcısı
TMC2209, 24 V sistemlerde sessizlik, fiyat ve Klipper desteği bakımından dengeli seçimdir.
Hızlı CoreXY
24 V için TMC2240; 48 V ve yüksek eksen akımı gerekiyorsa uygun tasarımlı TMC5160 kartı düşünün.
Ekstrüder ekseni
Genellikle TMC2209 yeterlidir. Yüksek akım yerine motor sıcaklığı, tork ve besleme kararlılığı birlikte ayarlanmalıdır.
Akım ayarı: fazla akım daha iyi değildir
Yüksek akım torku artırabilir; aynı zamanda motor ve sürücü sıcaklığını yükseltir. Klipper dokümantasyonu, akımı sıcaklık ve hata durumları izlenerek artırmayı önerir. Motorun etiketi üzerindeki faz akımı ile yazılımdaki run_current değerinin aynı ölçüm biçiminde olmayabileceğini unutmayın.
Güvenlik: Motor enerjiliyken motor kablosunu takıp çıkarmayın. Bu işlem sürücüyü anında bozabilir. Akımı artırmadan önce aktif soğutmayı, soketleri ve kablo kesitini kontrol edin.
UART, SPI ve standalone farkı
Standalone modda sürücü pin/jumper ayarlarıyla çalışır. UART ve SPI bağlantısında Klipper sürücü kayıtlarını okuyabilir, akımı yazılımdan ayarlayabilir ve hataları bildirebilir. Sensorless homing için yalnızca uyumlu sürücü yetmez; DIAG hattı ile doğru kart bağlantısı ve mekanik sisteme özel hassasiyet ayarı gerekir.
StealthChop mı SpreadCycle mı?
StealthChop düşük ses için uygundur. SpreadCycle genellikle daha yüksek tork ve konum doğruluğu sağlar. Klipper, hız sırasında iki mod arasında geçiş yerine kullanım boyunca tek mod seçilmesini önerir. Yüksek hızlı CoreXY sistemlerinde SpreadCycle çoğu zaman daha tutarlı sonuç verir.
Solda sessizlik ve yumuşak hareketi öne çıkaran StealthChop; sağda yüksek hız ve yük altında daha kararlı tork sunan SpreadCycle yaklaşımı.
Klipper yapılandırma örneği
[tmc2209 stepper_x]
uart_pin: PC4
run_current: 0.80
interpolate: False
stealthchop_threshold: 0
# Kartınıza ve mekanik sisteminize göre pinleri,
# akımı ve sensorless homing değerlerini doğrulayın.
DUMP_TMC STEPPER=stepper_x komutu sürücü kayıtlarını ve hata durumlarını incelemek için kullanılabilir. ot aşırı sıcaklığı, uv_cp düşük voltajı; ShortToGND veya ShortToSupply ise kablo/motor kısa devresini gösterebilir.
Satın almadan önce kontrol listesi
Kontrol kartının desteklediği sürücü tipi ve soket yönü
24 V veya 48 V besleme uyumluluğu
Motorun ihtiyaç duyduğu RMS akım ve sürücü soğutması
UART/SPI ve DIAG pinlerinin kart üzerindeki bağlantısı
Klipper yapılandırma desteği ve üretici dokümanı
Tak-çıkar modülde doğru jumper ve pin dizilimi
Stepstick ile entegre sürücünün farklı sınırları
Orijinal üretici, PCB kalitesi ve sahte çip riski
