İSKELETTEN İLK BASKIYA

DIY 3D Yazıcı Yapım Kılavuzu

Doğru bileşenleri seçin, mekanik sistemi ölçerek kurun, elektroniği güvenle bağlayın ve yazılım, kalibrasyon ile ilk baskıya kontrollü biçimde ulaşın.

DIY 3D yazıcının tüm mekanik ve elektronik bileşenleri
Temel kural: Seçtiğiniz yazıcı projesinin güncel BOM listesini, kablo şemasını ve resmi montaj yönergelerini ana kaynak kabul edin. Bu rehber, farklı DIY projelerde ortak olan doğru çalışma sırasını ve kontrol noktalarını açıklar.
Adım 0 · Projeyi tanımlayın

Parça satın almadan önce hedefi ve uyumluluğu belirleyin

Kullanım hedefi

  • Baskı hacmi ve yazıcı dış ölçüsü
  • PLA/PETG veya ABS/ASA gibi kapalı hazne gerektiren malzemeler
  • Hız, yüzey kalitesi, sessizlik ve bakım kolaylığı öncelikleri
  • Bütçe, yedek parça erişimi ve topluluk desteği

Uyumluluk matrisi

  • 24 V/48 V gerilim planı ve toplam güç hesabı
  • Motor akımı ile sürücü kapasitesi
  • Anakart giriş/çıkış sayısı ve pin işlevleri
  • Ray, profil, mil, kayış ve kasnak ölçüleri
  • Probe, sensör ve firmware desteği

Hazırlanacak belgeler

BOM, bağlantı şeması, pin tablosu, kablo etiket planı, firmware yedeği ve değişiklik günlüğünü tek klasörde tutun. Her parçanın modelini ve seri numarasını kaydedin.

Adım 1 · Atölye hazırlığı

Doğru aletler ölçülebilir bir montaj sağlar

  • Mühendis gönyesi, kumpas, düz referans yüzeyi
  • Kaliteli alyanlar, tork kontrollü el aletleri
  • Multimetre ve süreklilik testi
  • Doğru krimp pensesi, ferül ve halka pabuç pensesi
  • Kablo etiketi, örgü kılıf ve gerilim azaltıcılar
  • Ray yağı/gresi ve temiz, tüy bırakmayan bez
  • Koruyucu gözlük ve ESD önlemleri
  • Parçaları ayırmak için numaralı kutular
Adım 2 · İskelet

Önce gevşek birleştirin, sonra kareleyip sıkın

  1. Profilleri temiz ve düz yüzeyde gevşekçe birleştirin.
  2. Her köşeyi gönyeyle, karşı köşegenleri eşitlik açısından ölçün.
  3. Bağlantıları çapraz sıra ile kademeli sıkın.
  4. Sıkma sonrasında tüm ölçüleri yeniden kontrol edin.

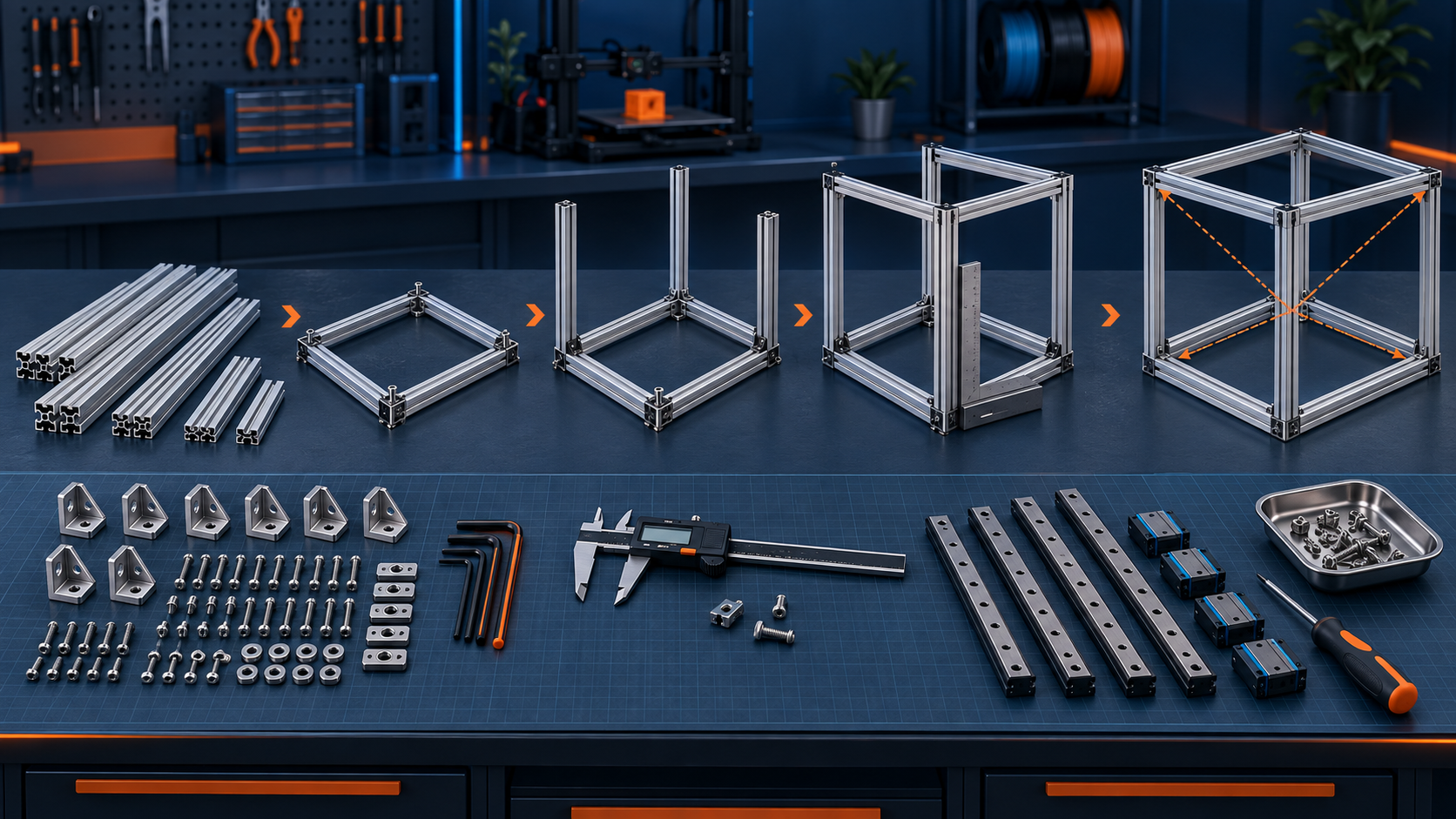

3D yazıcı iskeletini gönye ve köşegen ölçümüyle kurma adımları
Rijitlik kadar geometrik doğruluk da önemlidir; eğri bir iskelet yazılımla düzeltilemez.
Adım 3–5 · Mekanik sistemler

Hareket sistemi, Z ekseni, tabla ve takım kafası

Lineer hareket ve kayışlar

Rayları üretici talimatına göre temizleyip yağlayın. Vidaları bir uçtan zorlayarak sıkmayın; arabayı hareket ettirerek rayı hizalayın. Kayışların aynı düzlemde ilerlediğini, avare rulmanların serbest döndüğünü ve gerilimin dengeli olduğunu doğrulayın.

Z ekseni ve tabla

Vidalı milleri veya Z kayışlarını paralel kurun. Tabla taşıyıcısını gerilimsiz bağlayın. Isıtıcı, termal sigorta, topraklama ve izolasyon katmanlarını proje şemasına göre yerleştirin.

Takım kafası

Ekstrüder, hotend, nozül, ısıtıcı, termistör, parça ve hotend fanı ile probu hava akışları çakışmayacak biçimde kurun. Kablo demetine hareket payı ve gerilim azaltıcı verin.

Elle hareket testi

Enerji vermeden önce tüm eksenleri uçtan uca yavaşça hareket ettirin. Takılma, sürtme, kablo çekilmesi, ray sınırına vurma veya kayışın flanşa tırmanması olmamalıdır.

3D yazıcı lineer hareket, ekstrüzyon ve tahrik bileşenleri
Adım 6–7 · Elektronik ve kablolama

Önce bağlantı planı, sonra tek tek kablo

Kaynak Bağlantı Kontrol
Şebeke AC Sigorta/anahtar → güç kaynağı; gerekiyorsa SSR → AC tabla Faz sigortalanır, metal gövde koruyucu toprağa bağlanır
Güç kaynağı DC Anakart, fanlar, dönüştürücü/host Gerilim ve polarite yük bağlamadan ölçülür
Anakart Sürücü → motor; heater → ısıtıcı; sensör girişleri → termistör/probe/endstop Her port, resmi pin şemasından doğrulanır
USB/CAN Host → anakart/toolboard Topoloji, sonlandırma ve kablo tipi projeye uygun seçilir
3D yazıcı elektronik bileşenleri ve kontrol kartları

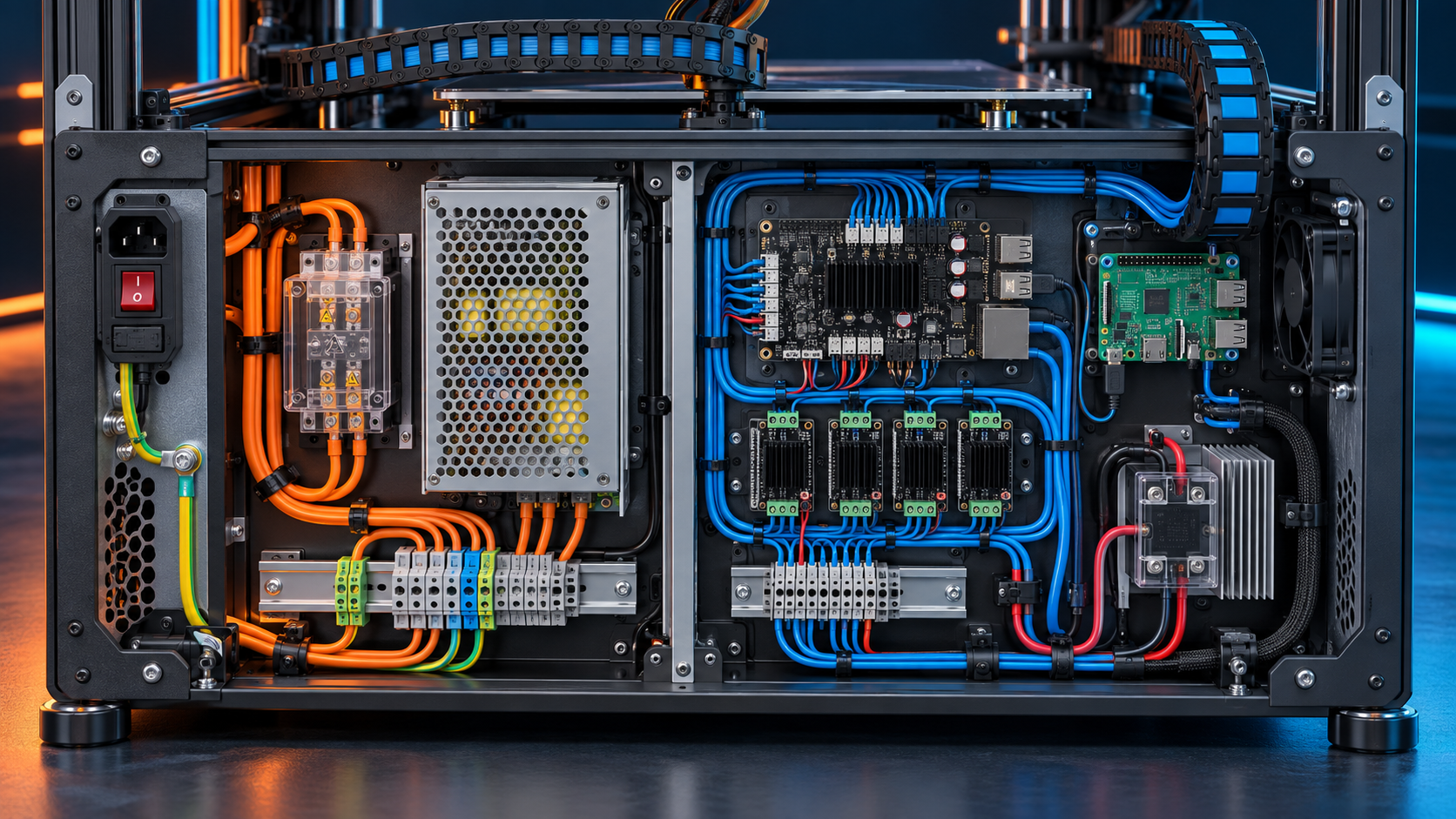

3D yazıcı elektronik bölmesinde güvenli AC ve DC kablolama
Elektrik güvenliği:
  • Şebeke gerilimi öldürücüdür; yetkin değilseniz AC bölümünü uzman elektrikçiye yaptırın.
  • Çok telli kabloyu vida terminaline lehimleyerek sıkıştırmayın; doğru ferül kullanın.
  • Enerji varken motor, sürücü veya sensör fişi takıp çıkarmayın.
  • Çıplak terminal bırakmayın; AC ve düşük gerilim kablolarını fiziksel olarak ayırın.
  • Isıtıcı kartuşu metal ısıtıcı blok dışında çalıştırmayın.
Adım 8 · Firmware

Klipper veya Marlin’i doğrulanmış yapılandırmayla kurun

Klipper yolu

  1. Host sistemine Klipper ve arayüzü kurun.
  2. Anakart ve varsa toolboard için doğru MCU firmware’ini derleyip yükleyin.
  3. printer.cfg içinde pinleri resmi kart şemasına göre tanımlayın.
  4. Resmi yapılandırma kontrollerini sırayla uygulayın.

Marlin yolu

  1. Kartı destekleyen kararlı Marlin sürümünü ve eşleşen örnek yapılandırmayı seçin.
  2. Configuration.h ve Configuration_adv.h dosyalarını donanıma göre düzenleyin.
  3. PlatformIO/Auto Build Marlin ile derleyip karta yükleyin.
  4. Ekran, sensör, eksen ve termal korumaları doğrulayın.
Adım 9 · İlk enerji verme

Her sistemi tek başına doğrulayın

  1. Güç kaynağı çıkış gerilimini yük bağlamadan doğrulayın.
  2. Yazıcı açıldığında hotend ve tabla sıcaklıklarının oda sıcaklığına yakın olduğunu kontrol edin.
  3. Endstop durumlarını elle tetikleyerek okuyun.
  4. Her motoru küçük adımla ayrı ayrı hareket ettirin; yönü ve eksen eşleşmesini doğrulayın.
  5. Homing işlemini önce tek eksende ve acil durdurmaya hazır şekilde deneyin.
  6. Hotend ve tablayı ayrı ayrı düşük hedefe ısıtıp sensör tepkisini izleyin.
  7. Tüm fanların doğru anda ve doğru yönde çalıştığını doğrulayın.
Homing yapmayın: Endstop/probe durumu yanlışsa, motor yönünden emin değilseniz veya eksen elle rahat hareket etmiyorsa.
Adım 10 · Kalibrasyon

Sıra önemlidir: temelden hıza doğru ilerleyin

  1. Motor hareket mesafesi: rotation_distance veya steps/mm
  2. Probe konumu ve Z offset
  3. Tabla vidaları, Z tilt/quad gantry level ve ardından bed mesh
  4. Hotend ve tabla PID ayarı
  5. Ekstrüder ilerleme mesafesi ve akış kontrolü
  6. Malzemeye uygun sıcaklık ve soğutma
  7. Pressure Advance/Linear Advance
  8. Rezonans telafisi/Input Shaper
  9. En son hız ve ivme sınırları

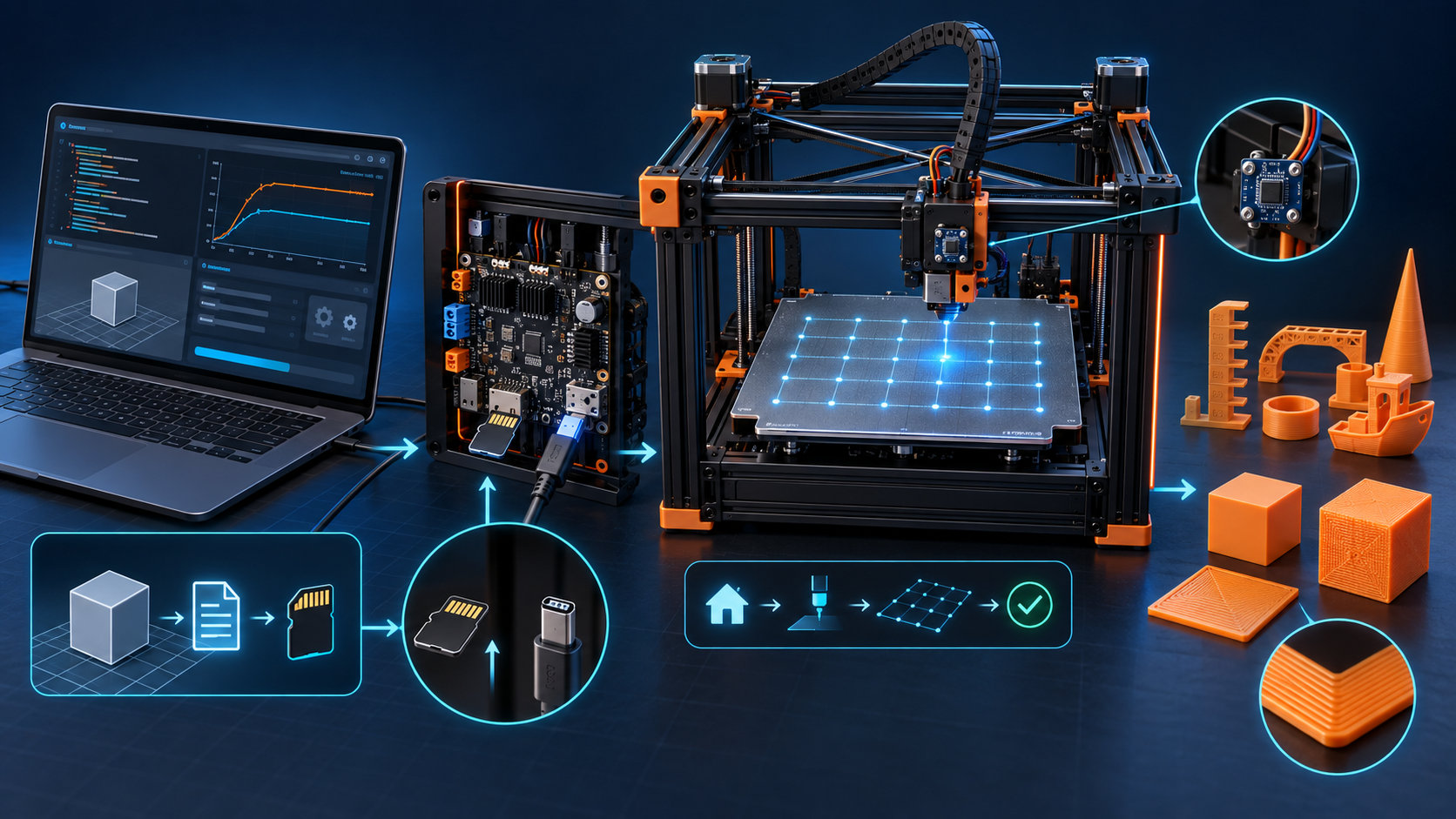

3D yazıcı firmware kurulumu, prob ayarı, kalibrasyon ve ilk baskı süreci
Adım 11 · İlk baskı

Önce güvenilir ilk katman, sonra kalite testi

Temiz yüzey, kuru ve bilinen bir PLA ile muhafazakâr sıcaklık, hız ve ivme değerleri kullanın. Önce geniş bir ilk katman testi yapın; nozül yüksekliği ve çizgi birleşimi kararlı olduğunda kalibrasyon küpü veya Benchy’ye geçin. Yeni kurulmuş yazıcıyı ilk baskılarda gözetimsiz bırakmayın.

İlk baskıdan önce kabul listesi
  • Eksenlerde takılma yok
  • Kayışlar düzgün izliyor
  • Vidalar kontrol işaretli
  • Toprak sürekliliği doğrulandı
  • Kablolar sürtünmüyor
  • Termal korumalar etkin
  • Fanlar doğru çalışıyor
  • Homing güvenli
  • Tam hareket alanı açık
  • Mesh tekrarlanabilir
  • Ölçüler tutarlı
  • Yapılandırma yedeklendi
Kaçınılacak hatalar

Bir sorunu yazılımla gizlemeye çalışmayın

  • Eğri iskeleti mesh ile düzeltmek
  • Sıkışan rayı yüksek motor akımıyla zorlamak
  • Bilinmeyen internet yapılandırmasındaki pinleri kopyalamak
  • Kayışları aşırı gererek rulman ve milleri yüklemek
  • Topraklama ve sigortayı atlamak
  • Kablo kesitini yalnız dış çapa bakarak seçmek
  • Termal kaçak korumasını kapatmak
  • Kalibrasyonları rastgele sırayla yapmak

İyi bir DIY yazıcı, belgelenmiş bir sistemdir

Son çalışan firmware yapılandırmasını, kablo şemasını, BOM’u ve yaptığınız her değişikliği yedekleyin. Böylece bakım ve geliştirme tahmine değil ölçüye dayanır.

Her zaman kullandığınız kart, güç kaynağı, ısıtıcı ve mekanik projenin üretici belgelerini izleyin.
