DIY 3D YAZICI ANATOMİSİ

Bir 3D Yazıcıyı Oluşturan Tüm Bileşenler

Vida başından kontrol kartına, kayış geometrisinden termal güvenliğe kadar eksiksiz bileşen rehberi. Her parçanın görevini, alternatiflerini ve diğer parçalarla uyumunu tek sayfada görün.

1. Mimari, gövde ve kabin

Önce hareket düzeni ve baskı hacmi seçilir; profil, panel ve bağlantılar bu kararı taşır.

Kinematik mimari

Cartesian/bed-slinger basit ve ekonomiktir. CoreXY hareketli kütleyi azaltır. Delta hızlı fakat kalibrasyona hassastır. CoreXZ, H-bot ve IDEX özel hedeflere yöneliktir.

Alüminyum profiller

2020, 2040 ve daha büyük T/V-slot profiller iskeleti oluşturur. Kesim doğruluğu, köşe dikliği ve bağlantı rijitliği yüzey kalitesini doğrudan etkiler.

Plaka ve köşe parçaları

CNC alüminyum, çelik veya kaliteli baskı parçaları profilleri bağlar; motor, ray ve kasnakların konumunu korur.

Enclosure

Akrilik, polikarbon veya kompozit paneller sıcaklığı dengeler; ABS, ASA ve PC’de çatlamayı azaltır. Elektronik ve motor sıcaklıkları izlenmelidir.

Kapı, menteşe, conta

Mıknatıs, menteşe, tutamak ve fitiller erişim ile ısı tutmayı dengeler. Panel genleşmesine pay bırakmak gürültü ve çatlamayı azaltır.

Ayak ve izolasyon

Kauçuk/silikon ayaklar masaya geçen titreşimi azaltır. Rijit masa ve kontrollü izolasyon tercih edilir.

2. XY hareket sistemi

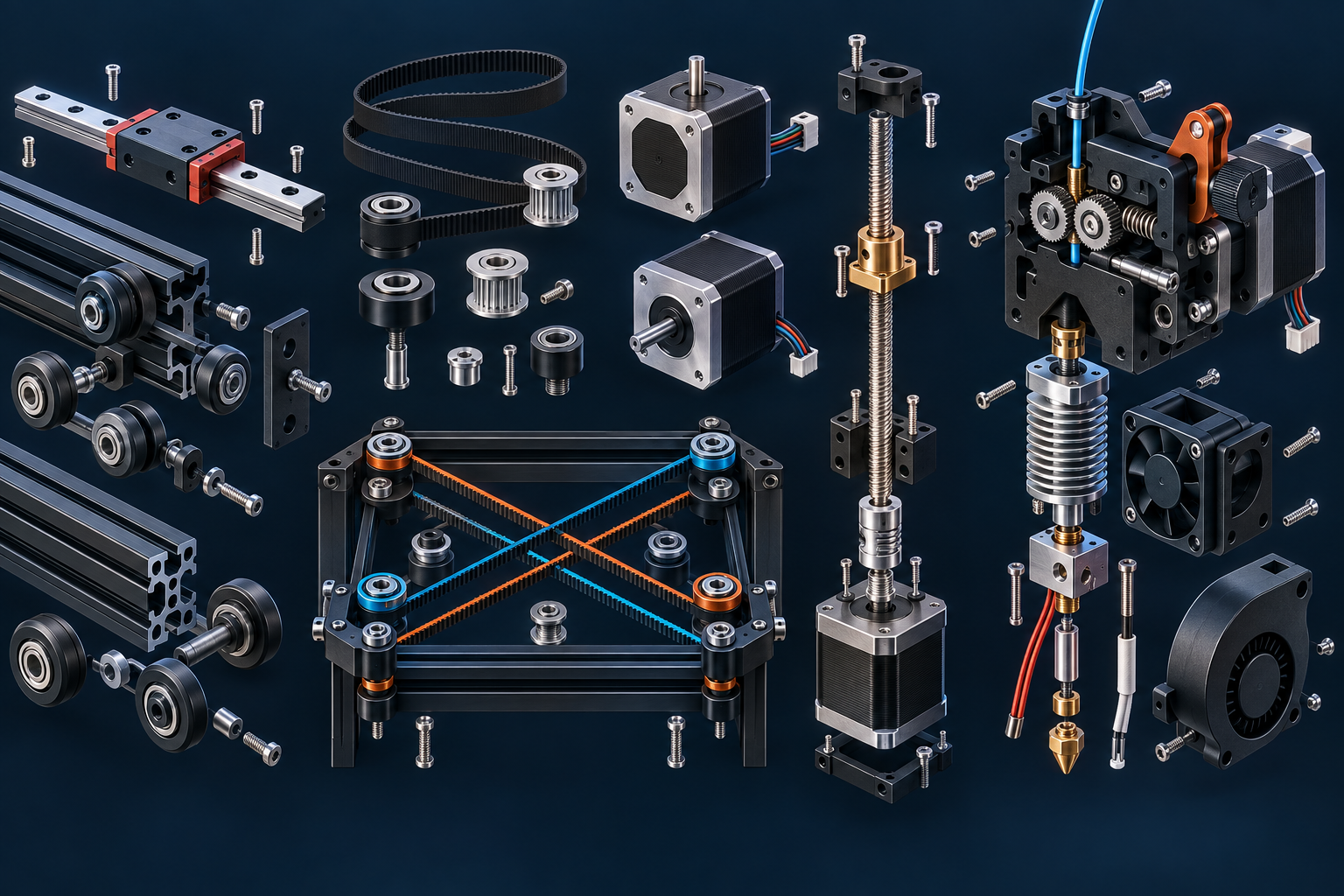

Lineer ray, teker, kayış, kasnak, motor, ekstrüder ve hotend — Hareket aktarımı ve filament yolunun temel parçaları; görseldeki alternatiflerin tümü aynı yazıcıda birlikte kullanılmaz.

Lineer ray ve araba

MGN7/9/12 raylar hassas kılavuzlar. Düzlük, ön yük, yağlama, montaj yüzeyi ve paralellik marka adından daha önemlidir.

Lineer mil ve rulman

Sertleştirilmiş mil ve LM rulman ekonomik, bakımı kolaydır. Açıklık büyüdükçe sehim; yataklama ve çap hesabı önem kazanır.

V-slot teker

POM tekerler sessiz ve ekonomiktir. Aşırı sıkılık düzleşme, gevşeklik yüzey bozukluğu yaratır.

GT2 kayış

6 veya 9 mm yaygındır. Kayış gerginliği eksenlerde dengeli, hat kasnaklarla aynı düzlemde olmalıdır.

Kasnak ve idler

20T kasnak yaygındır. Dişli yüzey kayış dişini, düz yüzey sırtını destekler; flanş hizası aşınmayı belirler.

NEMA step motor

NEMA 14/17 yalnız gövde ölçüsüdür. Faz akımı, endüktans, tork, mil, gerilim ve hareketli kütle birlikte değerlendirilir.

Gerdirici ve motor plakası

Plaka ekseni kare tutar; gerdirici bakım sağlar. Hatalı kayış yolunu gerginlikle telafi etmeyin.

Rulman, spacer, shim

608/625/623 rulmanlar ve ara parçalar dönüş elemanlarını hizalar. Cıvata rulmanın serbest dönüşünü sıkıştırmamalıdır.

Input Shaping

İvmeölçer rezonansı azaltmaya yardım eder; gevşek vida, yamuk ray veya esnek gövdeyi onaramaz.

3. Z ekseni, tabla ve baskı yüzeyi

Trapez/bilyalı vida

T8 vidalar ekonomik ve hassastır. Hatve motor hesabını değiştirir. Bilyalı vida düşük boşluk isteyen rijit sistemlerde anlamlıdır.

Z kayışı ve redüksiyon

Çok motorlu Z’yi senkron tutar. Kasnak oranı çözünürlük ve torku değiştirir.

Tabla taşıyıcı

Taşıyıcı plaka, raylar ve üç noktalı kinematik bağlantı ısıl genleşme gerilimini azaltır.

Isıtıcı tabla

PCB DC tabla kolaydır; silikon ısıtıcı homojen ve güçlüdür. Voltaj, güç yoğunluğu, termal sigorta, SSR ve topraklama birlikte seçilir.

Döküm alüminyum plaka

Gerilim giderilmiş döküm plaka sıcaklıkta kararlıdır. Kalınlık düzlük ve ısıl kütleyi, dolayısıyla ısınma süresini artırır.

Manyetik taban ve PEI

Yay çeliği kolay sökülür. Mıknatıs sıcaklık sınıfı, kaplama ve plakanın düz oturması kontrol edilir.

Baskı yüzeyleri

Düz/dokulu PEI, cam ve G10/FR4 farklı tutunur. Filamente uygun yüzey, ilk katman ve temizleme yöntemi seçilir.

Tabla izolasyonu

Mantar veya yüksek sıcaklık köpüğü kaybı azaltır; sensör ve kabloyu sıkıştırmamalı, yanıcı yüzey bırakmamalıdır.

Seviyeleme elemanları

Yay, silikon kolon, spacer veya kinematik bağlantı kullanılır. Mesh, gevşek/eğri mekaniğin yerine geçmez.

4. Filament yolu, ekstrüder ve hotend

Direct drive / Bowden

Direct drive esnek filamentte iyidir fakat kütleyi artırır. Bowden hafiftir; basınç ve retract ayarı daha zordur.

Ekstrüder

Tek/çift tahrik, redüksiyon, kavrama ve motor boyutu belirleyicidir. Dişliler filamenti ezmeden kaydırmamalıdır.

Hotend

Heat sink, heat break, blok ve nozzle’dan oluşur. İyi soğutulmayan heat break ısı sürünmesi ve tıkanma yaratır.

High-flow erime bölgesi

Uzun veya bölünmüş akış kanalı debiyi artırır. Gerçek sınır; filament, nozzle, sıcaklık ve ekstrüder tutuşuna bağlıdır.

Nozzle

Pirinç iyi iletir; sert çelik aşındırıcı dolguya dayanır; bakır alaşım yüksek debide avantajlıdır. Büyük çap debiyi artırır, ayrıntıyı azaltır.

Isıtıcı kartuş

Volt ve watt karta/hotend’e uygun olmalı, blokta sabitlenmeli; kablo hareket noktasında keskin bükülmemelidir.

Sıcaklık sensörü

NTC yaygın; PT100/PT1000 ve termokupl geniş aralık sunar. Firmware’de yanlış sensör seçimi güvenliği bozar.

Hotend fanı

Heat sink’i sürekli soğutur. Statik basınç ve güvenilirlik önemlidir; durması heat creep yaratır.

Parça fanı ve kanal

Blower ve dengeli kanal köprü, overhang ve yüzeyi iyileştirir. Hava nozzle’a değil çıkan plastiğe yönelmelidir.

Makara ve PTFE yolu

Tutucu, PTFE, ters Bowden, sensör ve buffer sürtünmeyi yönetir. Kuru kutu nem hassas filament için gereklidir.

Toolhead taşıyıcı

Carriage, duct, probe braketi ve kapak parçaları rijit, hafif ve servis edilebilir olmalıdır.

CAN/USB toolboard

Kabloları toolhead üzerinde toplar. Ayrıntılar için CAN/USB kart rehberine bakın.

5. Elektronik kontrol ve arayüz

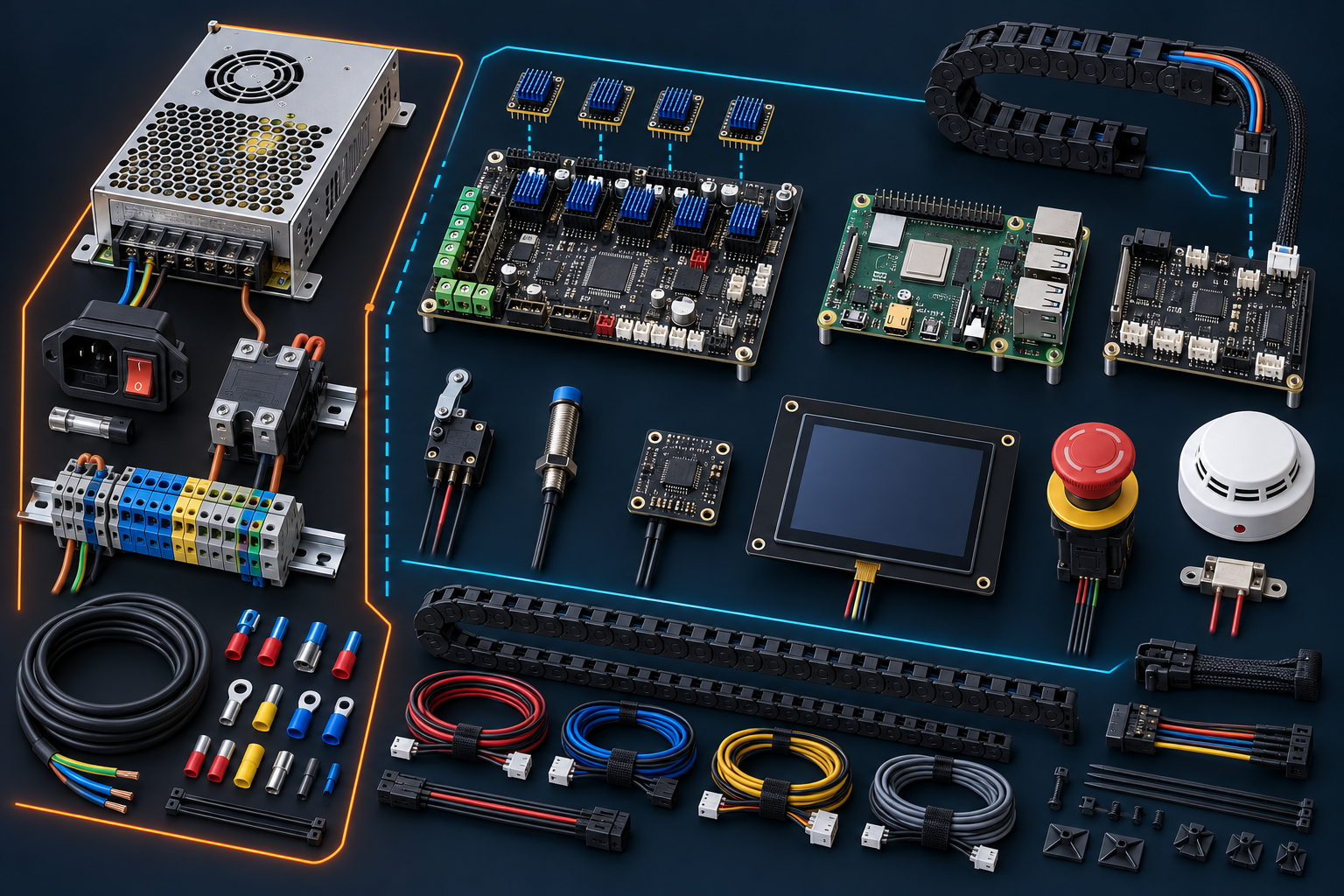

Kontrol kartı, sürücüler, host, güç kaynağı ve güvenlik bileşenleri — Şebeke gerilimi bölgesi ile düşük voltaj kontrol bölgesi fiziksel olarak ayrılmalıdır.

Ana kontrol kartı

Hareket, ısıtıcı ve fanları yönetir. Motor sayısı, MCU, haberleşme, gerilim, fan portu ve genişleme pinleri projeyle eşleşmelidir.

Stepper sürücü

TMC2209/2240/5160 gibi sürücüler motor akımını yönetir. Akım, soğutma, UART/SPI ve yüksek voltaj desteği seçilir.

Klipper host

SBC/mini bilgisayar Klipper, web arayüzü ve kamerayı çalıştırır. Güvenilir depolama ve temiz güç önemlidir.

Ekran ve düğmeler

12864 doğrudan firmware’le; dokunmatik ekran seri/USB veya KlipperScreen ile çalışır. Ekran baskı için zorunlu değildir.

Kamera ve ışık

USB/CSI kamera takip sağlar. LED için uygun MOSFET ve sigorta kart portlarını korur.

USB/CAN adaptörü

Bridge/U2C host, kart ve toolhead’i bağlar. Toprak referansı, terminasyon ve kablo topolojisi kararlılığı belirler.

6. Güç dağıtımı ve güvenlik

Şebeke gerilimi ölümcül olabilir

AC bağlantı, topraklama, sigorta ve yüksek güçlü ısıtıcı yetkin kişi tarafından kurulmalıdır. Yazılım koruması doğru kablo, termal sigorta ve topraklamanın yerine geçmez.

Güç kaynağı

12/24/48 V için sürekli yük, ani yük, verim ve güvenlik payı hesaplanır. Fan/ısıtıcı gerilimleri karıştırılmamalıdır.

AC giriş ve sigorta

IEC giriş, çift kutuplu anahtar, doğru sigorta ve rakor güvenli enerji girişini oluşturur.

Topraklama

Metal şase, PSU kasası ve AC tabla düşük dirençle koruma topraklamasına bağlanır; anodizasyon teması engelleyebilir.

SSR / MOSFET

AC tabla için kaliteli SSR ve soğutucu; DC yüksek yük için uygun MOSFET gerekir.

Termal sigorta

Tabla/chamber’a fiziksel temasla yerleşen termal kesici kontrol arızasında bağımsız korumadır.

Terminal ve ferrül

Vidalı terminalde ferrül; topraklamada ring pabuç ve yıldız rondela kullanılır. Kalaylı çıplak tel zamanla gevşer.

Kablo kesiti

Akım, uzunluk, sıcaklık ve hareket şartına göre seçilir. Toolhead’de yüksek esneklikli kablo gerekir.

Fan, filtre, duman

Elektronik fanı sürücü/PSU’yu soğutur. HEPA/karbon filtre emisyonu azaltır; duman detektörü ek katmandır.

Acil durdurma

E-stop risk analizine göre enerjiyi güvenli kesmelidir; yalnız yazılıma mesaj veren buton yeterli olmayabilir.

7. Sensörler ve yardımcı parçalar

Endstop

Mekanik, optik veya Hall sensör referans verir. Tekrarlanabilir konum ve kablo arızasında güvenli davranış önemlidir.

Z probe

İndüktif, BLTouch, nozzle-contact, load-cell ve eddy-current problar yüzey/sıcaklığa göre seçilir.

İvmeölçer

ADXL345/LIS2DW rezonansı ölçer. Toolhead’e rijit bağlanmalı, kablo titreşim üretmemelidir.

Filament sensörü

Runout filament varlığını; encoder tipi motion sensor gerçek ilerlemeyi algılar.

Chamber sensörü

Kabin sıcaklığını izler. Aktif ısıtmada bağımsız limit ve hava dolaşımı gerekir.

UPS / güç kaybı

Host UPS’i dosya bozulmasını önler. Isıtıcıları uzun süre beslemek için tasarlanmaz.

Zincir / umbilical

Kablo zinciri bükülme yarıçapını kontrol eder; umbilical hafiftir. Strain relief unutulmamalıdır.

Vida, somun, insert

M2–M5 cıvata, T somun, insert, nyloc ve rondelalarda doğru boy, dayanım ve tork gerekir.

Bakım sarfı

Uygun yağ, IPA, bez, yedek nozzle, krimp malzemesi ve multimetre gerçek BOM’un parçasıdır.

8. Hedefe göre öncelikler

Hedef	Öncelikli parçalar	Sık hata
Yüksek hız	Rijit gövde, hafif toolhead, doğru kayış yolu, motor/sürücü, high-flow hotend	Yalnız güçlü motor almak
ABS/ASA/PC	Enclosure, dengeli tabla, sıcaklığa dayanıklı toolhead, chamber izleme	Elektroniği sıcak kabinde bırakmak
Esnek filament	Kısa kapalı yol, direct-drive, uygun nozzle ve makara yolu	Yalnız retract değiştirmek
Büyük hacim	Kalın tabla, güvenli ısıtma, rijit profil, çoklu Z, homojen kabin	Küçük tasarımı aynen büyütmek
Sessizlik	TMC sürücü, dengeli fan, düzgün ray ve rijit masa	Akımı fazla düşürmek

9. Satın almadan önce 14 kontrol

01 Mimari: CoreXY, Cartesian, Delta veya IDEX net mi?

02 Hacim: Profil, ray ve tabla hedef hacme uygun mu?

03 Voltaj: PSU, kart, ısıtıcı ve fanlar eşleşiyor mu?

04 Akım: Port, kablo, konnektör ve sigorta yeterli mi?

05 Sürücü: Motor akımı ve haberleşme destekleniyor mu?

06 Isı: Hotend, sensör ve baskı parçaları dayanıyor mu?

07 Debi: Katman/nozzle/hız için hotend yeterli mi?

08 Kütle: Toolhead hız hedefiyle dengeli mi?

09 I/O: Motor, fan, heater, probe ve bus portları yeterli mi?

10 Kablo: Konnektör, krimp ve strain relief planlandı mı?

11 Güvenlik: Toprak, sigorta ve termal koruma var mı?

12 Servis: Aşınan parçalara erişim kolay mı?

13 Yazılım: Firmware, pin dosyası ve doküman mevcut mu?

14 Yedek: Aşınan parçalar standart ve bulunabilir mi?

10. Eksiksiz DIY alışveriş listesi

Grup	Parçalar
Mekanik	Profil, plaka, köşe, panel, kapı, ayak, vida-somun-spacer-insert
Hareket	Ray/mil/teker, araba, kayış, kasnak, idler, rulman, gerdirici, motor plakası
Z ve tabla	Motor, vida/kayış, kaplin, yatak, taşıyıcı, plaka, ısıtıcı, izolasyon, yüzey
Toolhead	Ekstrüder, motor, hotend, nozzle, heater, sensör, fan, duct, probe, toolboard
Elektronik	Ana kart, sürücü, host, depolama, ekran, kamera, adaptör, sensör
Güvenlik	PSU, AC giriş, sigorta, SSR/MOSFET, termal sigorta, toprak, terminal
Kablo	Doğru kesit, konnektör, ferrül, zincir, kılıf, rakor, kelepçe, strain relief
Bakım	PTFE, yedek nozzle, yağ, temizleyici, krimp seti, multimetre, el aleti

Parça seçimine resmi BOM ile başlayın

Voron, HevORT, VzBot, Annex, ZeroG ve diğer açık kaynak projelerde resmi BOM ile dokümantasyon bağlantılıdır. Revizyon değiştirmeden önce motor, kayış, kablo, firmware ve güvenlik etkisini kontrol edin.
