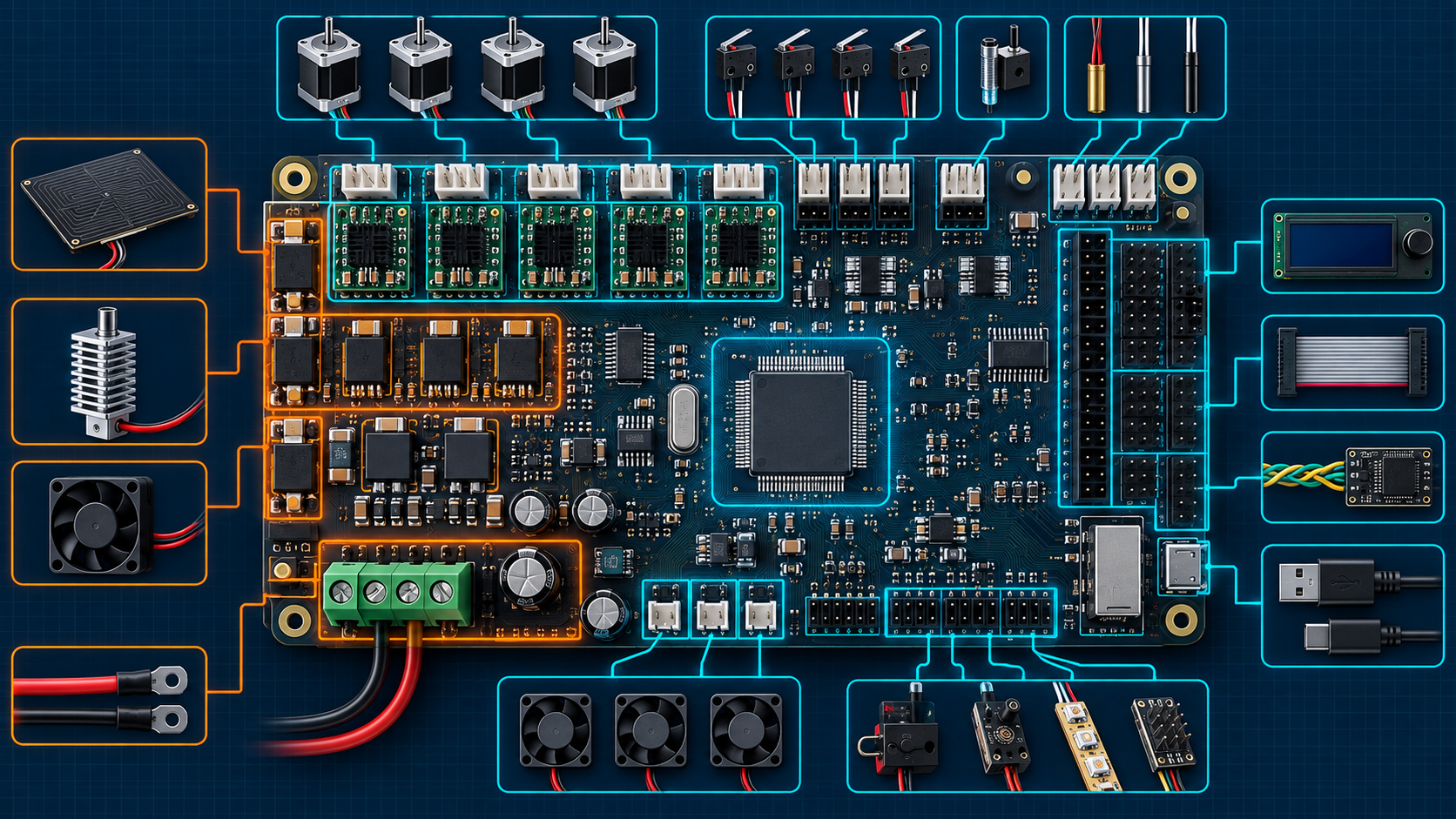

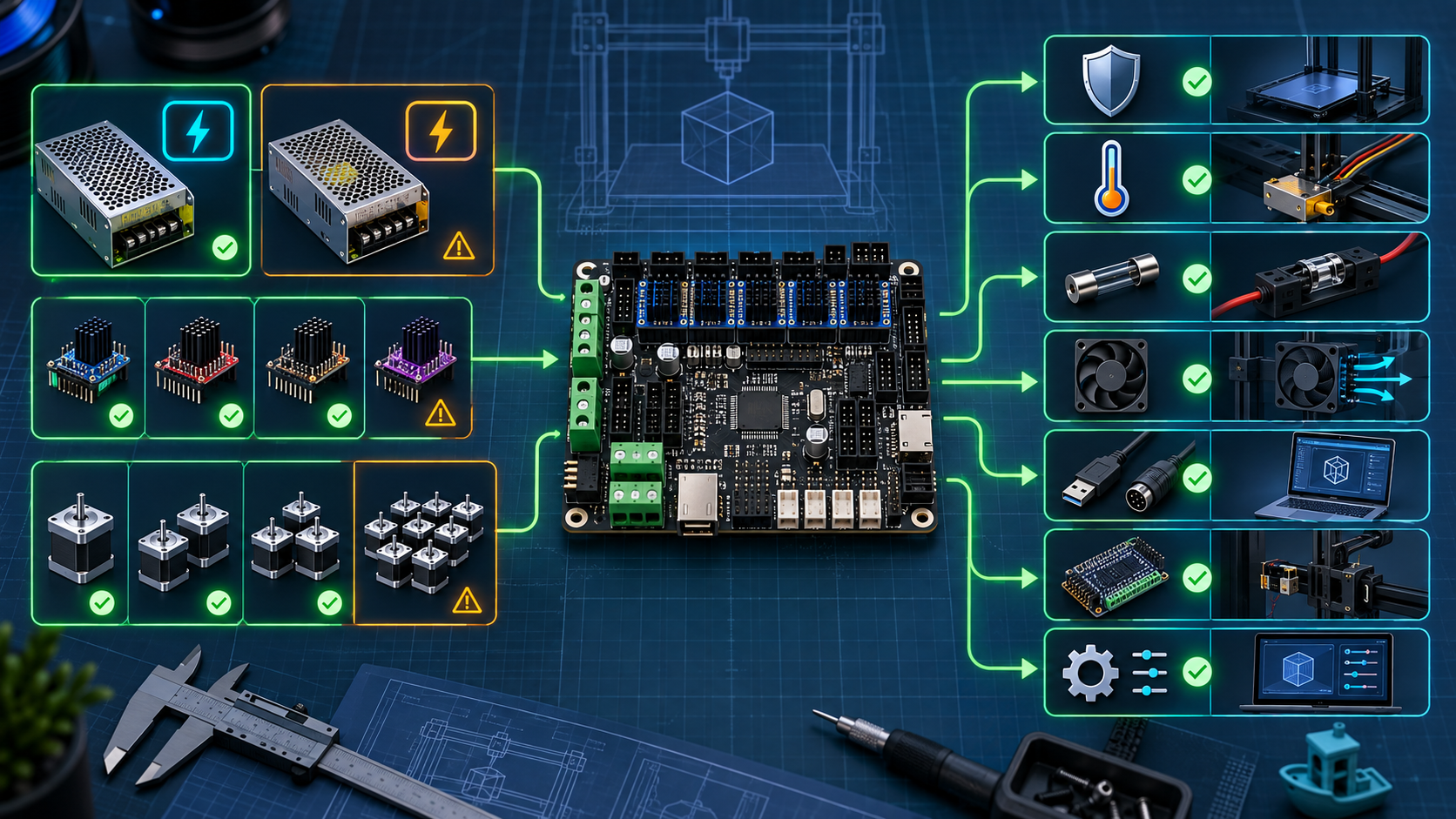

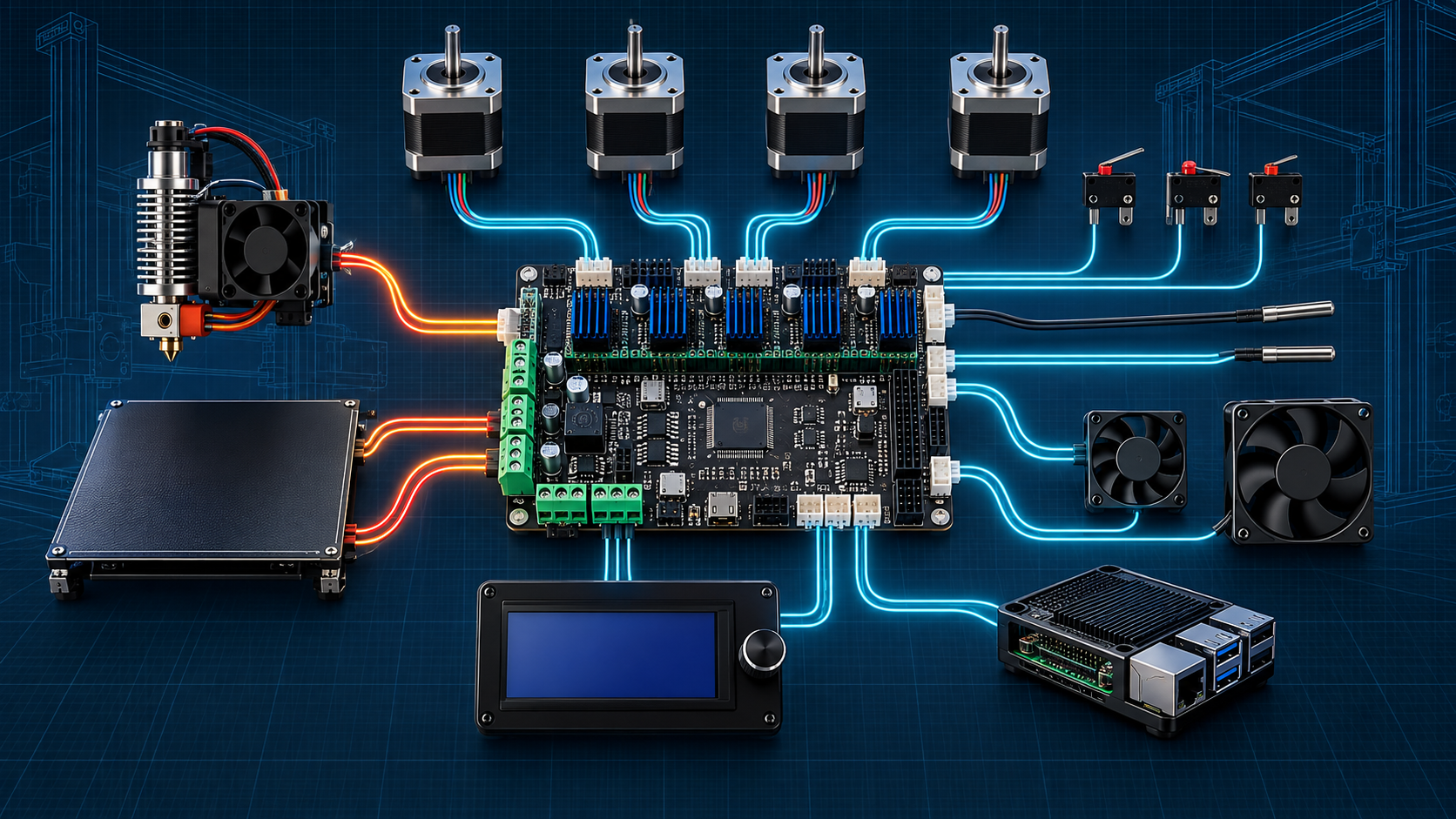

UMR3D BİLGİ MERKEZİ3D Yazıcı Ana Kontrol Kartı Nasıl Seçilir?Ana kontrol kartı, yazıcının komutları harekete ve ısı kontrolüne dönüştüren merkezidir. Doğru kart; yalnızca işlemci hızına göre değil, motor sayısı, sürücüler, voltaj, sensörler, haberleşme, firmware desteği ve elektrik güvenliği birlikte değerlendirilerek seçilir.Kart Seçim Adımları →Bağlantıları TanıyınAna kontrol kartı; hareket, sıcaklık, soğutma, sensör ve kullanıcı arayüzünü aynı sistem içinde koordine eder.Kartın GöreviSürücülerBağlantılarFirmwareDoğru SeçimAna kontrol kartı nedir, ne işe yarar?Dilimleyiciden gelen G-code komutlarını okur; step motorların ne zaman ve ne kadar hareket edeceğini, hotend ile tablanın ne kadar ısıtılacağını ve fanların hangi hızda çalışacağını yönetir. Endstop, prob ve termistörlerden gelen bilgileri izleyerek hareketi ve sıcaklığı geri bildirimle kontrol eder.Önemli nokta: İyi bir kontrol kartı tek başına yazıcıyı hızlı veya kaliteli yapmaz. Mekanik rijitlik, motor ve sürücü uyumu, güç kaynağı, doğru kablolama ve kalibrasyon aynı sistemin parçalarıdır.Hareket kontrolüX, Y, Z ve ekstrüder motorlarına hassas adım sinyalleri gönderir.MotorlarSıcaklık kontrolüTermistörleri okuyup hotend ve tabla ısıtıcılarını güvenli sınırlar içinde yönetir.IsıtıcılarSensör yönetimiEndstop, filament sensörü, otomatik tabla probu ve ek sensörlerden veri alır.Geri bildirim8 bit ve 32 bit kart farkı8 bit kartlar temel yazıcılarda görevini sürdürebilir; ancak yüksek adım frekansı, çok sayıda özellik ve karmaşık hareket hesapları işlem sınırına daha hızlı ulaşabilir. 32 bit kartlar daha yüksek hesaplama kapasitesi, geniş bellek ve modern bağlantılar için daha uygun bir temel sunar.Bit değeri tek başına kalite ölçüsü değildir. İşlemci ailesi, saat hızı, firmware olgunluğu, kart tasarımı, sürücü bağlantısı ve üretici belgeleri birlikte değerlendirilmelidir.Step motor sürücüleri neden önemlidir?Sürücü, kontrol kartından gelen hareket komutunu motor bobinlerine uygulanacak akıma dönüştürür. Motorun sessizliği, ısınması, torku ve yüksek hız davranışı sürücü seçimi ve akım ayarından etkilenir.ÖzellikLehimli sürücüDeğiştirilebilir sürücüSeçimde etkisiKurulumDaha toplu ve hazır yapıModül doğru yönde takılmalıdırMontaj deneyimiDeğişimArızada kart onarımı gerekebilirSürücü modülü değiştirilebilirBakım kolaylığıEsneklikKart üzerindeki modelle sınırlıUyumlu farklı sürücüler denenebilirGeliştirme planıSoğutmaKart tasarımına bağlıSoğutucu ve hava akışı ayrıca önemlidirAkım ve kabin sıcaklığıUART ve SPI desteğiDesteklenen sürücülerde UART veya SPI haberleşmesi; motor akımının, mikro adımın ve bazı sürücü özelliklerinin firmware üzerinden yapılandırılmasına imkân verebilir. Kart üzerindeki gerçek bağlantı düzeni ve firmware desteği doğrulanmalıdır.Kaç sürücü yuvası gerekir?Klasik bir yazıcıda X, Y, Z ve ekstrüder için en az dört kanal gerekir. Çift bağımsız Z, çift ekstrüder, IDEX veya çok motorlu sistemler daha fazla sürücü çıkışı ister. Gelecekteki yükseltme ihtiyacını baştan hesaba katın.Kart üzerindeki her soketin elektrik seviyesi ve görevi farklıdır; bağlantılar kart şemasına göre yapılmalıdır.Bağlantılar ve giriş çıkışlarGüç ve ısıtıcı çıkışlarıGiriş voltajı, hotend ve tabla MOSFET kapasitesi, terminal kalitesi ve sigorta yapısı incelenmelidir.Termistör girişleriKullanılan sensör tipi firmware içinde doğru seçilmelidir. Yanlış sensör ayarı tehlikeli sıcaklık okumalarına yol açabilir.Fan çıkışlarıParça, hotend ve kart fanı için gereken çıkış sayısı; voltaj ve hız kontrolü desteğiyle birlikte değerlendirilir.Endstop ve probMekanik, optik veya Hall endstop ile BLTouch benzeri probların pin ve gerilim uyumu kontrol edilir.Ekran ve arayüzKlasik LCD, dokunmatik ekran veya web arayüzü için kartın fiziksel ve yazılımsal desteği doğrulanır.Genişleme portlarıFilament sensörü, ivmeölçer, CAN modülü, servo, LED ve ek sıcaklık sensörleri için boş pinler aranır.12 V ve 24 V uyumuKartın kabul ettiği giriş voltajı kadar fanların, ısıtıcıların ve diğer çevre birimlerinin voltajı da önemlidir. 24 V sistemler aynı güçte daha düşük akımla çalışabilir; fakat 12 V bir fanı doğrudan 24 V çıkışa bağlamak parçaya zarar verebilir.Elektrik güvenliği: Güç kapalıyken bağlantı yapın. Vidalı terminalleri uygun torkla sıkın, kablo kesitini akıma göre seçin ve çok telli kablolarda uygun yüksük kullanın. Isıtıcı korumalarını firmware içinde devre dışı bırakmayın.Marlin, Klipper ve firmware uyumuKartın seçtiğiniz firmware tarafından resmi veya topluluk tarafından iyi belgelenmiş biçimde desteklenmesi kurulumu kolaylaştırır. Pin tanımları, bootloader yöntemi, USB bağlantısı ve güncelleme prosedürü kart modeline göre değişebilir.Klipper için nelere bakılmalı?Kartın mikrodenetleyicisinin Klipper tarafından desteklenmesi.Derleme ve flash adımlarının belgelenmiş olması.USB, UART veya CAN bağlantı seçeneklerinin ihtiyaca uygunluğu.Host bilgisayar ile kart arasındaki bağlantının kararlı kurulabilmesi.İhtiyaç duyulan tüm pinlerin örnek yapılandırmada açıkça gösterilmesi.CAN Bus ne zaman anlamlıdır?Özellikle hareketli baskı kafasındaki kablo sayısını azaltmak ve uzak bir araç kartıyla haberleşmek için kullanılabilir. Ancak terminasyon, kablo kalitesi, topraklama ve yapılandırma doğru yapılmalıdır; sadece yeni olduğu için zorunlu bir özellik değildir.Doğru kart, mevcut parçalarla uyumlu olduğu kadar gelecekteki geliştirmeler için de yeterli bağlantı ve kapasite sunmalıdır.Doğru kontrol kartını 6 adımda seçinSistemi listeleyinMotor, ekstrüder, ısıtıcı, fan, termistör, endstop, prob ve ekran sayısını yazın.Voltajı doğrulayınGüç kaynağı ve tüm çevre birimlerinin 12 V veya 24 V uyumunu kontrol edin.Sürücü ihtiyacını belirleyinMotor akımı, sessizlik, UART/SPI ve bağımsız motor kanalı gereksinimini değerlendirin.Firmware desteğini inceleyinMarlin veya Klipper kurulum belgesi, pin şeması ve kullanıcı deneyimlerini kontrol edin.Genişleme payı bırakınİkinci Z motoru, sensör, CAN, ek fan veya ilerideki ekstrüder için boş kapasite planlayın.Güvenlik ve belgeyi kontrol edinSigorta, terminal, MOSFET soğutması, şema ve üretici belgeleri yeterli olmalıdır.Sık yapılan seçim hatalarıYalnızca işlemci hızına veya sürücü modeline bakmak.Gerekli motor ve fan çıkışı sayısını eksik hesaplamak.12 V ve 24 V parçaları kontrol etmeden bağlamak.Motor akımını sürücü ve soğutma kapasitesinden bağımsız düşünmek.Firmware ve kart revizyonunun uyumunu doğrulamamak.Pin şeması bulunmayan veya topluluk desteği zayıf bir kart seçmek.Yüksek akımlı tabla için terminal ve harici MOSFET ihtiyacını gözden kaçırmak.Farklı yazıcılar için seçim senaryolarıSistemTemel ihtiyaçFaydalı özellikDikkatKlasik tek ekstrüder4–5 motor kanalı, 2 ısıtıcı, yeterli fanSessiz sürücü ve 32 bit işlemciProb ve ekran uyumuÇift bağımsız ZEn az 5 bağımsız sürücüOtomatik Z hizalamaFirmware pin desteğiCoreXY yüksek hızYüksek adım kapasitesi ve iyi soğutmaKlipper, ivmeölçer, CAN seçeneğiMekanik rijitlik ve sürücü akımıÇift ekstrüder / IDEXEk motor, ısıtıcı ve sensör girişleriGeniş I/O ve güçlü işlemciToplam güç tüketimiSisteminizi birlikte planlayınAna kart seçimi motor, sürücü, güç kaynağı ve yazılım kararlarından ayrı değildir. Önce mekanik hedefi ve kullanılacak bileşenleri belirleyin; ardından yeterli bağlantı ve güvenlik payı sunan kartı seçin.DIY ve Açık KaynakGeliştirilebilir yazıcıların ve Klipper ekosisteminin faydaları.Step Motor Seçim RehberiTork, akım, gövde ve sürücü uyumunu karşılaştırın.Filament Seçim RehberiProjeniz için doğru baskı malzemesini belirleyin.
