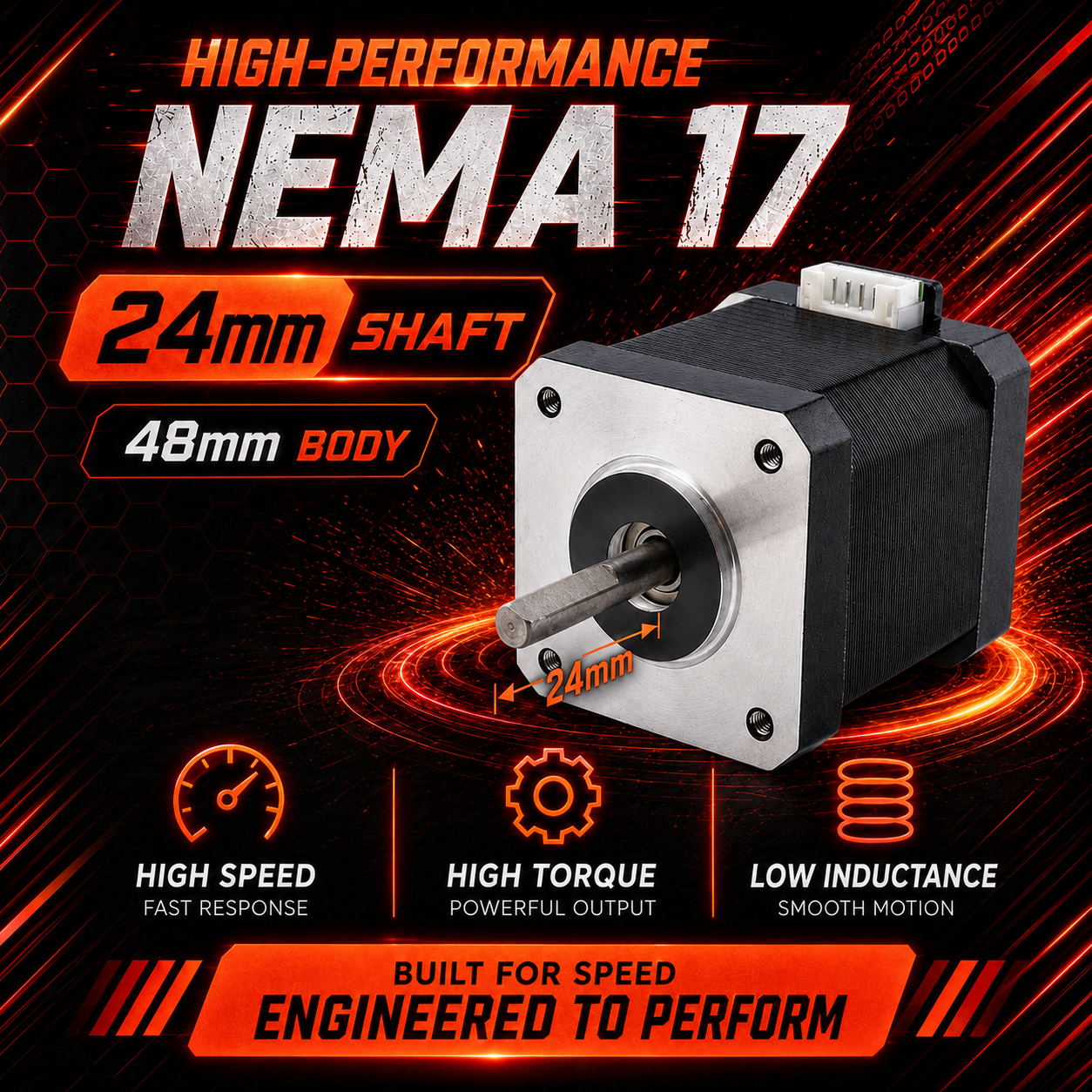

NEMA 17 Step Motor – 24 mm Şaftlı 2.5A Yüksek Hızlı ve Yüksek Torklu Model
Yüksek hız, güçlü tork ve düşük endüktansın bir araya geldiği performans odaklı NEMA 17.
Bu 2.5A NEMA 17 step motor, özellikle yüksek hızlı 3D yazıcılar, CoreXY sistemleri, DIY makineler, CNC uygulamaları ve hızlı yön değişiminin önemli olduğu hareket sistemleri için tasarlanmıştır.
Standart NEMA 17 motorlardan ayrıldığı temel nokta; 2.5A faz akımı, yaklaşık 60 N·cm tutma torku ve yalnızca 1.6 mH düşük endüktans değerini aynı motor üzerinde bir araya getirmesidir. Bu kombinasyon, yüksek hızlarda torkun daha iyi korunmasına, motorun akım değişimlerine daha hızlı tepki vermesine ve yüksek ivmeli hareketlerde daha güçlü performans elde edilmesine yardımcı olur.
Yüksek Hız İçin Tasarlandı
Step motorlarda yüksek hız performansını belirleyen en önemli unsurlardan biri yalnızca tutma torku değildir. Motorun yüksek devirlerde ne kadar hızlı tepki verebildiği ve torkunu ne ölçüde koruyabildiği de kritik öneme sahiptir.
Bu modelin 1.6 mH düşük endüktans değeri, bobin akımının daha hızlı yükselip düşmesine yardımcı olur. Sonuç olarak motor:
- Yüksek devirlere daha hızlı ulaşabilir.
- Hızlı yön değişimlerine daha çabuk tepki verebilir.
- Yüksek ivmeli hareketlerde daha dinamik davranabilir.
- Yüksek hızlarda tork kaybının azaltılmasına yardımcı olabilir.
- Özellikle hızlı CoreXY ve benzeri sistemlerde daha güçlü bir hareket karakteri sunar.
Düşük endüktans, yüksek hızlı step motor performansının en önemli avantajlarından biridir.
Güçlü Tork – Yaklaşık 60 N·cm
Motor, 600 mN·m tipik tutma torku, yani yaklaşık 60 N·cm değerine sahiptir.
Bu güçlü tork değeri; yüksek hızla birlikte kullanıldığında motorun yalnızca hızlı değil, aynı zamanda yük altında da kararlı çalışmasına yardımcı olur.
Özellikle:
- X ve Y eksenleri,
- CoreXY sistemleri,
- yüksek ivmeli 3D yazıcılar,
- kayışlı CNC mekanizmaları,
- hızlı pozisyonlama sistemleri
için güçlü bir performans avantajı sunar.
Yüksek hız tek başına yeterli değildir. Asıl performans, hız ile torkun birlikte korunabilmesidir.
2.5A Faz Akımı ile Yüksek Performans Potansiyeli
DC 2.5A/faz nominal akım değeri, motorun yüksek performanslı step motor sürücüleriyle güçlü şekilde çalışmasına imkân verir.
Uygun sürücü, doğru akım ayarı, yeterli soğutma ve doğru besleme gerilimi ile kullanıldığında yüksek ivme ve hız hedeflenen sistemlerde standart düşük akımlı NEMA 17 motorlara göre daha yüksek performans potansiyeli sunar.
Düşük Endüktansın Avantajı: 1.6 mH
Bir step motorun yüksek hızdaki davranışında endüktans kritik öneme sahiptir. Endüktans yükseldikçe bobin akımının hedef seviyeye ulaşması daha uzun sürer; bu da özellikle yüksek devirlerde tork kaybını artırabilir.
Bu modelin 1.6 mH/faz düşük endüktans değeri, motorun hızlı akım değişimlerine daha iyi cevap vermesine yardımcı olur.
Bu nedenle bu motorun en güçlü üçlü kombinasyonu şudur:
2.5A yüksek akım + yaklaşık 60 N·cm güçlü tork + 1.6 mH düşük endüktans

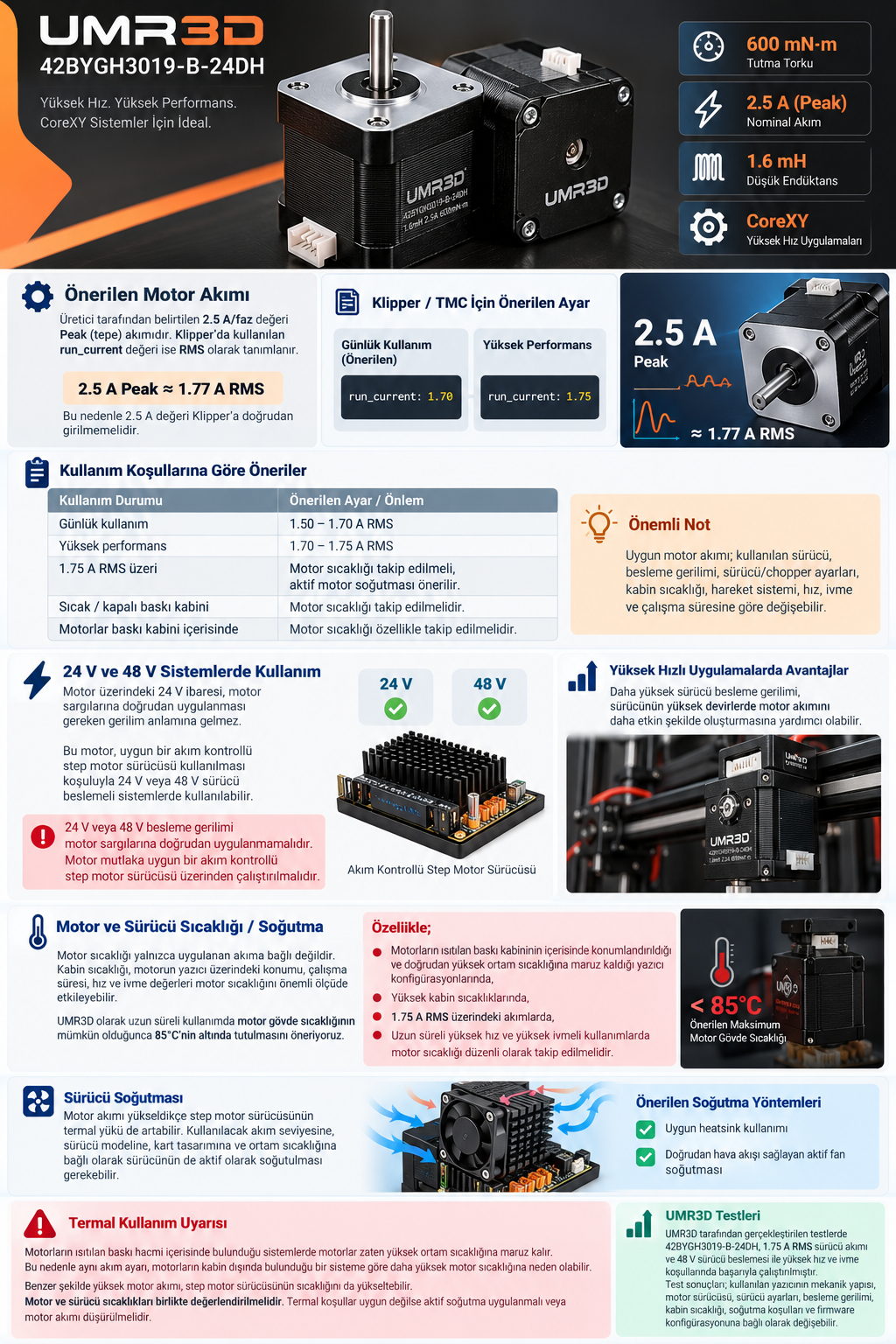

İşte bu üçlü, motoru özellikle yüksek hızlı 3D yazıcı ve hareket sistemleri için öne çıkarır. Teknik çizimde motor için 2.5 A/faz, 1.6 mH/faz ve 600 mN·m tipik tutma torku değerleri belirtilmiştir.
Hassas ve Kararlı Hareket
1.8° ±0.09° adım açısı, kontrollü ve tekrarlanabilir hareket sağlar. Yüksek hız hedeflenirken hassasiyetten tamamen ödün vermeyen dengeli bir yapı sunar.
Doğru sürücü ve mekanik sistemle kullanıldığında yüksek hız, yüksek ivme ve hassas konumlandırma gerektiren uygulamalarda güçlü bir çözüm oluşturur.
Neden Bu 2.5A NEMA 17 Motoru Seçmelisiniz?
Çünkü bu motor yalnızca yüksek torklu bir NEMA 17 değildir. Özellikle yüksek hızlı hareket sistemleri için önemli olan düşük endüktans, yüksek akım kapasitesi ve güçlü torku aynı yapıda bir araya getirir.
Yüksek hız performansı: Hızlı hareket ve hızlı yön değişimlerine uygun yapı
Güçlü tork: 600 mN·m tipik, yaklaşık 60 N·cm
Düşük endüktans: 1.6 mH/faz ile hızlı elektriksel tepki
Yüksek akım kapasitesi: 2.5 A/faz
Hassas hareket: 1.8° ±0.09° adım açısı
24 mm şaft: Ø5 mm çapında standart ve kullanışlı yapı
48 mm maksimum gövde uzunluğu
Class B izolasyon sistemi
Yüksek hızlı 3D yazıcılar, CoreXY, DIY makineler, CNC ve otomasyon sistemleri için ideal
