3D Yazıcı Eksen ve Boyutsal Doğruluk Kalibrasyonu

X, Y ve Z hareketini, eksen kareliğini ve basılan parçanın gerçek ölçüsünü birbirinden ayırarak inceleyin. Hedef, bir test küpünü zorla nominal ölçüye getirmek değil; hatanın kaynağını bulup yalnız doğru katmanı düzeltmektir.

Güvenlik ve kapsam: Menü adları ve hareket komutları yazıcı ile firmware'e bağlıdır. Makine sınırlarını aşan komut vermeyin; üreticinin hareket/kalibrasyon kılavuzunu izleyin. Motor enerjiliyken kablo veya sürücü bağlantısı sökmeyin. Konfigürasyonu yedekleyin ve her seferinde tek değişkeni değiştirin.

Eksen Hareketi ve Boyutsal Doğruluk Kalibrasyonu Nedir, Neden Yapılır?

Bu kalibrasyon üç ayrı soruya yanıt verir: (1) Firmware'in istediği doğrusal hareket, kızak/gantry üzerinde gerçekten gerçekleşiyor mu? (2) X ve Y birbirine dik mi, Z boyunca hareket takılmadan ve tekrarlanabilir biçimde sürüyor mu? (3) Soğumuş baskı, tasarım ölçüsüne ne kadar yakın? Bu ölçümler aynı şey değildir. İlk ikisi makine geometrisi ve hareket sistemiyle ilgilidir; üçüncüsüne filament büzülmesi, çizgi genişliği, akış, köşe şişmesi, delik davranışı, baskı yönü ve ölçüm yöntemi de etki eder.

Kalibrasyon; montaj, kayış/kasnak, motor veya hareket aktarımı değiştiğinde, makine çarptıktan sonra, belirgin ölçü sapması görüldüğünde ya da mekanik sorunu giderdikten sonra doğrulama için yapılır. Yazıcı tutarlı çalışıyorsa sık sık firmware adım değerlerini değiştirmek bakım değildir. Tek bir basılı küp küçük çıktı hatası gösterdi diye X/Y steps-per-mm veya rotation distance değiştirmek genellikle yanlış katmana müdahaledir; gerçek hareketi bozabilir ve diğer tüm parçaların ölçüsünü kaydırabilir. Önce bağımsız hareket ölçümüyle kanıt arayın.

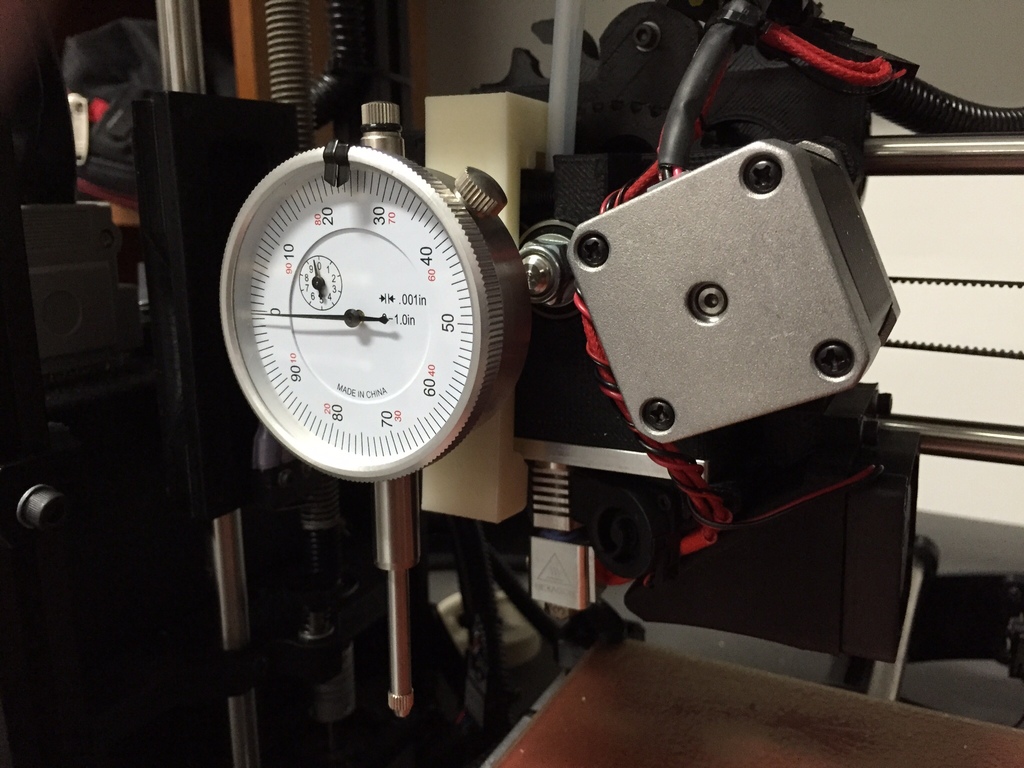

3D yazıcı üzerinde kadranlı komparatör ile hareket ve yüzey ölçümüne örnek — Komparatör, rijit bir dayanak ve sabit ölçüm noktasıyla gantry hareketini kıyaslamak için kullanılır. Fotoğraf kaynağı: Dial Indicator Mount for TAZ 5. Her yazıcıya uygun montaj aparatı değildir; ölçüm aracı kurulumunu makine kılavuzuna göre seçin.

Önce hangi hatayı ölçtüğünüzü belirleyin

Kontrol katmanı	Ne ölçülür?	Ölçüm neyi kanıtlar?	Ne kanıtlamaz?
Doğrusal hareket	Komut edilen yer değiştirme ile komparatör/cetvel referansındaki gerçek yer değiştirme	Tekrarlanan komut hareketinin tutarlılığı ve ölçek hatası	Basılı parçanın büzülmesini veya deliğin doğru çıkacağını
Mekanik karelik/boşluk	Şasi/gantry köşegenleri, yön değişiminde konum tekrarı, kızak tutukluğu	Gevşek bağlantı, rack, backlash veya hizalama şüphesi	Hatanın firmware ayarıyla düzeltileceğini
Baskı boyutu	Soğumuş, düz yüzeyli parçanın dış ölçüsü, delik ve köşegenleri	Belirli malzeme, profil, yön ve geometri kombinasyonunun çıktısı	Makinenin adım/mm değerinin yanlış olduğunu

Gerekli hazırlık ve kayıt

Yazıcı modelini, kinematiğini (Cartesian, CoreXY, delta vb.), firmware/sürümünü ve varsa hareket sistemi değişikliklerini yazın. Aynı komut bütün kinematiklerde aynı doğrulama yöntemi anlamına gelmez.
Mevcut firmware yapılandırmasını, EEPROM değerlerini veya makine profilini yedekleyin. Geri döndürme yolunu önceden bilin.
Rijit dayanaklı kadranlı komparatör veya uygun uzunlukta hassas cetvel kullanın. Kumpas, yazıcı hareketini doğrudan ölçmekte her zaman uygun değildir; ölçülen iki yüzeyi ve kumpas kuvvetini aynı tutun.
Makineyi homing yapıp güvenli, erişilebilir bir noktaya alın. Ölçüm fikstürü hareket alanına girmemeli; nozzle, kablo ve yatakla çarpışmamalıdır. Kadranı aşırı bastırıp sıfırlamayın.
Kayış, kasnak setskur/vida, motor bağlantısı, doğrusal ray/teker, Z vidası ve gantry bağlantılarını cihazın bakım talimatına göre gözle kontrol edin. Rastgele “daha gergin” yapmak yerine önce gevşeklik, sürtünme ve hasar arayın.

Doğrusal hareketi güvenli ve tekrarlanabilir ölçün

Referansı sabitleyin. Komparatör gövdesini yazıcı şasisine veya güvenilir sabit bir standa bağlayın; ucu ölçülen eksene dik ve hareket doğrultusunda temas etsin. Gövde sallanıyor veya aparat esniyorsa ölçüm geçerli değildir. Fotoğraftaki aparatı kendi yazıcınıza uyuyor varsaymayın.
Başlangıç noktasını tanımlayın. Ölçülecek eksen üzerinde ulaşılabilir bir konum seçin, kadranı sıfırlayın ve başlangıç koordinatını kaydedin. Baskı hacmine göre kısa ve güvenli bir test hareketi seçin; yatak kenarına veya mekanik sınıra yaklaşmayın.
Tek ekseni izole edin. Üreticinin izin verdiği arayüz/komutla yalnız X, sonra yalnız Y, sonra yalnız Z hareket ettirin. Aynı anda birden fazla ekseni oynatmayın. Konsol komutu bilmiyorsanız tahmin ederek G-code çalıştırmayın; üretici menüsünden hareketi kullanın.
Gerçek değeri okuyun. Komut edilen ve komparatörde görülen farkı, artı/eksi işaretiyle yazın. Başlangıç konumuna dönün, aynı hareketi birkaç kez tekrarlayın. Sonuçlar dağınıksa önce boşluk, kayma, sürtünme, aparat esnemesi ve okuma parallaxını araştırın; ortalama alıp mekanik sorunu gizlemeyin.
Yön değişimini kontrol edin. Aynı hedefe farklı yönden yaklaşınca kadran farklı sonuç veriyorsa bu her zaman ölçek hatası değildir. Kayış/kasnak gevşekliği, vida boşluğu, ray/teker, kablo sürüklemesi veya sürtünme araştırılmalıdır. Firmware telafisi ancak yazıcı ve firmware bunu destekliyor, üretici belgesi prosedürü veriyor ve mekanik neden giderilmişse değerlendirilir.
Şasi kareliğini ayrıca sınayın. Yazıcının şasi/gantry yapısına uygun üretici yöntemiyle köşegen veya kare kontrolü yapın. Voron V2 gibi CoreXY gantry sistemlerinde gantry kareleme ve de-rack işlemleri modele özgüdür; Voron V2 yöntemini Cartesian veya başka CoreXY modele aynen kopyalamayın. Önce kendi modelinizin montaj/startup kılavuzunu izleyin.

Baskı ölçülerini değerlendirme: küp ölçüsü tek başına yeterli değildir

Hareket testi tutarlı olduğu hâlde parça nominal ölçüden farklıysa eksen adımlarını değiştirmeden önce baskı katmanını inceleyin. Aynı malzeme, filament markası/partisi, kurutma, nozzle, sıcaklık, hız, soğutma, duvar sayısı, çizgi genişliği ve slicer profilini kullanın. Parça tamamen soğuduktan sonra ölçün. Düz bir dış duvarın iki karşılıklı yüzeyinden ölçüm alın; köşe şişmesi, dikiş, çapak veya pürüzü kumpas çenesine dahil etmeyin. Her boyutu en az birkaç noktada ölçüp kayıt edin.

Küçük delikler dış ölçülerden farklı davranabilir; takım yolu, nozul çizgi genişliği ve iç çevre davranışı deliği daraltabilir. Dış ölçü iyi ama delik küçükse delik telafisini/XY compensation ayarını ayrı değerlendirin; genel XY ölçeklemesini değiştirmeyin. Malzeme büzülmesi varsa malzemeye/projeye özel shrinkage compensation kullanılabilir; önce akış ve baskı kalitesini düzeltin. Ellis’in rehberindeki sıra da ekstrüderi doğrulayıp basınç ilerletme/akış ayarlarını düzenledikten sonra boyutsal telafiyi değerlendirmeyi ve nominal ölçü farkını otomatik olarak eksen kalibrasyonuna bağlamamayı önerir.

Yanlış sonuçların tipik nedenleri

Ölçüm aparatı oynuyor: Komparatörün ayağı sabit değilse ölçüm eksen hareketini değil fikstür esnemesini gösterir.
Başlangıç konumu değişiyor: Homing/zero tekrarlanabilir değilse başlangıç farkı hareket ölçümüne karışır.
Hareket yönleri karışıyor: Backlash varken yalnız tek yöndeki test, dönüşteki konum farkını göstermez.
Parça sıcak ölçülüyor: Soğuma ve malzeme büzülmesi tamamlanmadan ölçülen ölçü kalıcı boyut değildir.
Yanlış yüzey ölçülüyor: Köşe, seam, brim izi veya çapak kumpas ölçüsünü büyütür; delikte pah/fillet ölçüm noktası önemlidir.
Birden fazla ayar değiştirilmiş: Sonucun hangi değişiklikten geldiği anlaşılamaz ve geri alma zorlaşır.

Kontrol sonucu → olası kaynak → sonraki adım

Gözlem	İlk şüphe	Uygulanabilir sonraki adım
Komut hareketi kısa/uzun, sonuç her seferinde benzer	Ölçüm referansı veya hareket ölçeği; önce ölçüm kurulumu ve makine profili	Bağımsız ölçümü tekrarlayın; üretici/firmware kalibrasyon yöntemini uygulayın, sonra aynı ölçümü yeniden yapın.
Aynı komut tekrarlanırken değer değişiyor	Kayış/kasnak kayması, mekanik sürtünme, kablo kuvveti, fikstür esnemesi	Firmware değerini değiştirmeyin; mekanik kaynağı giderip tekrar test edin.
Dış ölçü doğru, delik küçük	Takım yolu, iç çevre/çizgi genişliği, köşe yavaşlama, shrinkage	Delik telafisini ayrı bir test parçasında değerlendirin; tüm ekseni ölçeklemeyin.
Yön değişince çift kenar/konum farkı	Boşluk, gevşek kasnak, ray/teker, vida veya gantry hareketi	Mekanik boşluğu modelin bakım talimatına göre düzeltip ileri/geri tekrar ölçün.
X/Y köşegenleri eşit değil	Şasi kareliği ya da gantry de-rack ihtiyacı	Modelin kendi kareleme/startup prosedürünü izleyin. Voron V2 yönergelerini yalnız ilgili V2 mimarisinde uygulayın.
Ölçü sapması yalnız bir malzeme/partide görülüyor	Büzülme, akış, nem, sıcaklık profili	Malzeme ayarlarını ayrı doğrulayın; makine hareketini değiştirmeyin.

Doğrulama ve kayıt formu

Her denemede yalnız bir ayarı değiştirin. Boş alanları doldurun; test tekrarlanabilir değilse kalibrasyonu tamamlanmış saymayın.

Yazıcı modeli / kinematik	____________________________________________________________
Firmware / sürüm / makine profili	____________________________________________________________
Test tarihi / ortam / yatak ve oda sıcaklığı	____________________________________________________________
Test edilen eksen ve komut edilen mesafe	____________________________________________________________
Ölçüm aracı / dayanak / sıfırlama noktası	____________________________________________________________
İlk ölçüm (ileri yön)	____________________________________________________________
Tekrar ölçümleri ve geri dönüş farkı	____________________________________________________________
Basılı parça: malzeme / profil / test dosyası	____________________________________________________________
Parça soğuduktan sonra ölçülen X / Y / Z / delik	____________________________________________________________
Değiştirilen tek ayar ve önceki değer	____________________________________________________________
Yeni değer / kaydetme veya geri alma yöntemi	____________________________________________________________
Aynı testle doğrulama sonucu	____________________________________________________________

Doğrulama ölçütü: Aynı hareket ve aynı test koşullarında sonuç tekrarlanıyor, hedeflenen belirti düzeliyor ve yeni bir sorun oluşmuyorsa değişikliği koruyun. Fark çıkmıyorsa daha fazla adım/mm değişikliği denemek yerine makine kılavuzuna, ölçüm kurulumuna ve malzeme/slicer ayrımına dönün.

Kaynaklar ve uyumluluk notları

Ellis’ Print Tuning Guide – Extrusion Multiplier: Baskı boyutu ile eksen ölçeğini ayırma, akış ve shrinkage konuları.
Ellis’ Print Tuning Guide – Tuning sırası: Kalibrasyon adımlarının birbirine bağımlılığı.
Ellis – Voron V2 gantry squaring: Yalnız Voron V2 için modele özel kareleme rehberi.
Voron Design – Startup: Model seçerek mekanik ve başlangıç kontrollerini izleyin.
Klipper – Configuration checks · Marlin – M92 · Prusa – Calibration.
