UMR3D Bilgi Merkezi · Baskı Sorun Giderme 3D Baskı Hataları ve Çözümleri Baskınızın görüntüsünü aşağıdaki örneklerle karşılaştırın; ardından belirtilen kontrol sırasını izleyin. Rastgele ayar değiştirmek yerine tek değişkenli testlerle sorunun kaynağını mekanik, filament, sıcaklık veya dilimleyici tarafında kesinleştirin. Hızlı teşhisBaşlangıç ayarlarıİlk katmanStringingWarpingEksik ekstrüzyonKatman sorunlarıYüzey kalitesi 1. Hızlı teşhis: önce hangi tarafta aramalısınız? Belirtiyi kaydedin Hata ilk katmanda mı, aynı yükseklikte mi, rastgele mi? Filamenti doğrulayın Kuru mu, çapı düzgün mü, makaradan rahat geliyor mu? Sıcak ucu kontrol edin Nozul açık mı, sıcaklık kararlı mı, akış kesiliyor mu? Mekaniği kontrol edin Kayış, kasnak, ray, rulman ve kablolar serbest mi? Tek ayarla test edin Her baskıda yalnızca bir değeri değiştirip sonucu not edin. Önemli: Sorun yalnızca belirli bir modelde görülüyorsa önce model geometrisini ve dilimleyici önizlemesini kontrol edin. Her modelde görülüyorsa yazıcı, filament veya profil ayarına odaklanın. 2. Görsel hata haritası Baskınızdaki şekle en çok benzeyen kutuyu seçin ve aynı başlıklı bölüme gidin. İlk katman tutmuyor İpliklenme / Stringing Köşe kalkması / Warping Eksik ekstrüzyon Katman kayması Katman ayrılması Ringing / Ghosting Fil ayağı 3. Filament türüne göre güvenli başlangıç aralıkları Malzeme Nozul Tabla Fan İlk katman Önemli not PLA / PLA+ 195–225 °C 50–65 °C %60–100 15–25 mm/sn Kolay başlar; yüksek sıcaklık stringing yapabilir. PETG 225–250 °C 70–85 °C %20–60 15–25 mm/sn Nozul tablaya PLA kadar yakın olmamalı; aşırı yapışabilir. ABS / ASA 235–260 °C 90–110 °C %0–30 15–25 mm/sn Kapalı hazne ve hava akımından korunma önerilir. TPU 210–235 °C 40–60 °C %30–70 10–20 mm/sn Düşük baskı ve retraksiyon hızı; filament yolu sıkı olmalı. Bunlar başlangıç değerleridir. Makaradaki üretici aralığı, yazıcınızın hotend yapısı ve baskı hızı önceliklidir. Sıcaklığı 5 °C adımlarla test edin. 4. İlk katman sorunları İlk katman Filament tablaya yapışmıyor veya nozulun peşinden sürükleniyor Belirtiyi ayırın Yuvarlak, ayrık çizgi: nozul fazla yukarıda. Şeffaf, çok ince veya kesik çizgi: nozul fazla aşağıda. Bir bölgede iyi, diğerinde kötü: tabla eğimi veya mesh sorunu. İlk başta iyi, sonra köşeler kalkıyor: sıcaklık/hava akımı/temizlik. Olası nedenler Yağlı veya tozlu yüzey Hatalı Z-offset Bozuk tabla seviyelemesi Yüksek ilk katman hızı Yanlış tabla sıcaklığı Çözüm sırası Soğuk tablayı yüzeye uygun yöntemle temizleyin; elle temas etmeyin. Tabla vidaları ve prob bağlantısını kontrol edin. Mesh ölçümünü yenileyin ve aktif profilin bu mesh'i kullandığını doğrulayın. Z-offset'i 0,02 mm gibi küçük adımlarla ayarlayın. İlk katman hızını 15–25 mm/sn aralığına düşürün. Gerekirse brim kullanın; yapıştırıcıyı son çare olarak değerlendirin. Doğrulama testi: Tek katmanlı 5 kare basın. Çizgiler birbirine değmeli; parmakla sürtüldüğünde ayrılmamalı ve yüzeyde derin nozul izleri bulunmamalıdır. Boyut hatası Fil ayağı: alt katmanlar dışarı taşıyor Nedenler Z-offset'in fazla düşük olması İlk katman/tabla sıcaklığının gereğinden yüksek olması Modelin alt katmanlarının yeterince soğumaması Çözüm Önce Z-offset'i düzeltin. İlk katmandan sonra tabla sıcaklığını 5–10 °C düşürmeyi deneyin. Dilimleyicide elephant foot compensation değerini küçük başlayarak ayarlayın. Test: 20 mm kalibrasyon küpünün alt ve orta genişliğini kumpasla karşılaştırın. 5. Stringing: parçalar arasında ince iplikler Akış ve retraksiyon İpliklenme, sızıntı ve seyahat izleri En sık nedenler Nemli filament Nozul sıcaklığının yüksek olması Retraksiyon mesafesi/hızının yetersiz olması Düşük travel hızı veya uzun boşta hareket Nozulda birikinti ve akışın baskı sırasında sızması Nem belirtisi olarak ekstrüzyon sırasında çıtırtı, kabarcık, mat/pürüzlü yüzey ve dengesiz akış görülebilir. Çözüm sırası Önce filamenti malzemeye uygun sıcaklık ve sürede kurutun. Sıcaklık kulesi basarak sıcaklığı 5 °C adımlarla düşürün. Direct drive sistemlerde kısa, Bowden sistemlerde daha uzun retraksiyonla başlayın; üretici sınırını aşmayın. Retraksiyon hızını küçük adımlarla değiştirin; çok yüksek hız filament öğütebilir. Combing/avoid crossing perimeters ve travel ayarlarını deneyin. Doğrulama testi: İki kuleli stringing modeli basın. Her baskıda yalnızca sıcaklık veya retraksiyondan birini değiştirin. 6. Warping: köşelerin tabladan kalkması Büzülme Köşe kalkması, taban eğilmesi veya modelin baskı sırasında kopması Nedenler Kirli yüzey veya yetersiz ilk katman Malzemeye göre düşük tabla sıcaklığı Fan veya oda havasından gelen ani soğuma Geniş tabanlı parçada yüksek iç gerilim ABS/ASA için açık baskı ortamı Çözüm sırası İlk katmanı önceki bölümdeki gibi doğrulayın. Brim genişliğini artırın; keskin köşelerde mouse ear kullanın. İlk katmanlarda fanı kapatın veya azaltın. ABS/ASA için kapalı, sabit sıcaklıklı ortam sağlayın. Gereksiz yüksek doluluk ve çok kalın duvarlardan kaçının. Doğrulama testi: 80–100 mm genişliğinde ince bir kare basın; dört köşenin tabla ile temasını gözlemleyin. 7. Eksik ekstrüzyon ve nozul tıkanması Malzeme akışı Katmanlarda boşluk, ince duvar, zayıf parça veya tıkırtı Hızlı ayırım Ekstrüder tıkırdıyor: basınç çok yüksek, tıkanıklık veya düşük sıcaklık. Filamentte diş izi/toz: baskı kuvveti fazla veya yol sıkışık. Sorun uzun baskıda başlıyor: heat creep, motor/sürücü ısınması veya makara direnci. Düzenli aralıklarla boşluk: dişli, mekanik kaçıklık veya periyodik filament sorunu. Çözüm sırası Makarayı elle çevirin; filament yolu ve PTFE boru serbest olmalı. Nozulu malzemeye uygun sıcaklığa getirip elle akışı kontrol edin. Cold pull veya uygun nozul temizliği uygulayın. Ekstrüder dişlisini temizleyin ve baskı kolu gerginliğini ayarlayın. Önce ekstrüderin mekanik filament ilerletme kalibrasyonunu kullandığınız firmware'e göre kontrol edin: Klipper’da extruder rotation_distance, Marlin’de E ekseni steps-per-unit (E-steps/M92) kullanılır. Ardından filament ve baskı koşullarına uygun akış (flow ratio) kalibrasyonunu gerçekleştirin. Mekanik ekstrüder kalibrasyonu ile slicer üzerindeki akış oranı ayarı aynı işlem değildir. Kaynak: Klipper Rotation Distance; Marlin M92. Hız/volumetric flow değerini hotend kapasitesine indirin. Doğrulama testi: Tek duvarlı küp basın. Duvar kalınlığını ölçün; önce mekanik akışı, sonra flow değerini düzeltin. 8. Katman kayması ve katman ayrılması Mekanik hareket Model belirli bir yükseklikte yana kayıyor Nedenler Gevşek kayış veya kasnak set vidası Ray/rulmanda sıkışma Yüksek hız, ivme veya jerk Motor kablosunda temassızlık Yanlış sürücü akımı veya aşırı ısınma Nozulun modele çarpması Çözüm sırası Yazıcı kapalıyken eksenleri elle hareket ettirin; sert nokta olmamalı. Kasnak vidalarının motor milinin düz yüzeyine bastığını doğrulayın. Kayışları eşit ve aşırı olmayan gerginliğe ayarlayın. Kablo ve konnektörleri kontrol edin. Hız ve ivmeyi yarıya indirerek tekrar test edin. Sürücü akımı ve soğutmasını üretici değerleri içinde kontrol edin. Doğrulama testi: Aynı modeli düşük hız/ivme ile basın. Kayma bitiyorsa mekanik sınır veya hareket ayarları tarafına odaklanın. Katman bağı Katmanlar çatlıyor veya parça kolayca ayrılıyor Nedenler Düşük nozul sıcaklığı Fazla fan ve soğuk ortam Çok yüksek katman yüksekliği Eksik ekstrüzyon Çözüm Önce eksik ekstrüzyonu dışlayın. Sıcaklığı 5 °C artırarak test edin. Özellikle ABS/ASA'da fanı azaltın ve ortamı kapatın. 0,4 mm nozulda katman yüksekliğini genellikle 0,30 mm altında tutun. Test: Dikey kırılma numunesi basın; katman çizgilerinden kolay ayrılmamalıdır. 9. Yüzey kalitesi: ghosting, pütür ve dikiş izi Titreşim Köşelerin yanında dalga veya gölge çizgileri Nedenler Yüksek hız/ivme Gevşek gövde, toolhead veya tabla Uygunsuz kayış gerginliği Ağır hareketli parçalar Çözüm Gövde, tabla ve toolhead bağlantılarını sıkın. Kayışları eşitleyin; aşırı germeyin. İvme ve hız değerlerini düşürün. Klipper'da Input Shaper kalibrasyonu yapın. Test: Ringing kulesi basın; aynı duvar yönünde tekrarlayan dalgaları karşılaştırın. Z-seam Dikey çizgi, sivilce veya yüzeyde küçük boşluklar Nedenler Dikiş konumu Basınç birikmesi Nemli filament Hatalı retraction/wipe/coasting ayarı Çözüm Dilimleyici önizlemesinde seam noktalarını inceleyin. Dikişi arka köşeye veya keskin kenara hizalayın. Filamenti kurutun; flow ve retraksiyonu doğrulayın. Klipper'da Pressure Advance veya Marlin'de Linear Advance kalibre edin. Test: Seam'i aynı çizgiye hizalayan silindir basın; rastgele sivilce ile dikiş izini ayırın. 10. Sonuç alamıyorsanız bu kayıtları alın Fotoğraf Hatanın yakın planı, tüm model, ilk katman ve yazıcının genel görünümü. Ayarlar Filament türü, nozul/tabla sıcaklığı, hız, katman, fan, retraksiyon ve flow. Donanım Yazıcı modeli, nozul çapı, extruder türü, firmware ve yapılan son bakım/değişiklik. En verimli yöntem: Başarılı ve başarısız testleri aynı modelle yapın. Dosya, filament, konum ve ortam aynı kalırken yalnızca bir ayarı değiştirin. Doğru malzeme ve bileşene ulaşın Sorununuz malzeme veya hareket sistemi kaynaklıysa ilgili ürünleri ve ayrıntılı seçim rehberlerini inceleyin. Filamentleri İnceleMotor ve Yedek ParçalarFilament Seçim RehberiStep Motor RehberiBilgi Merkezine Dön

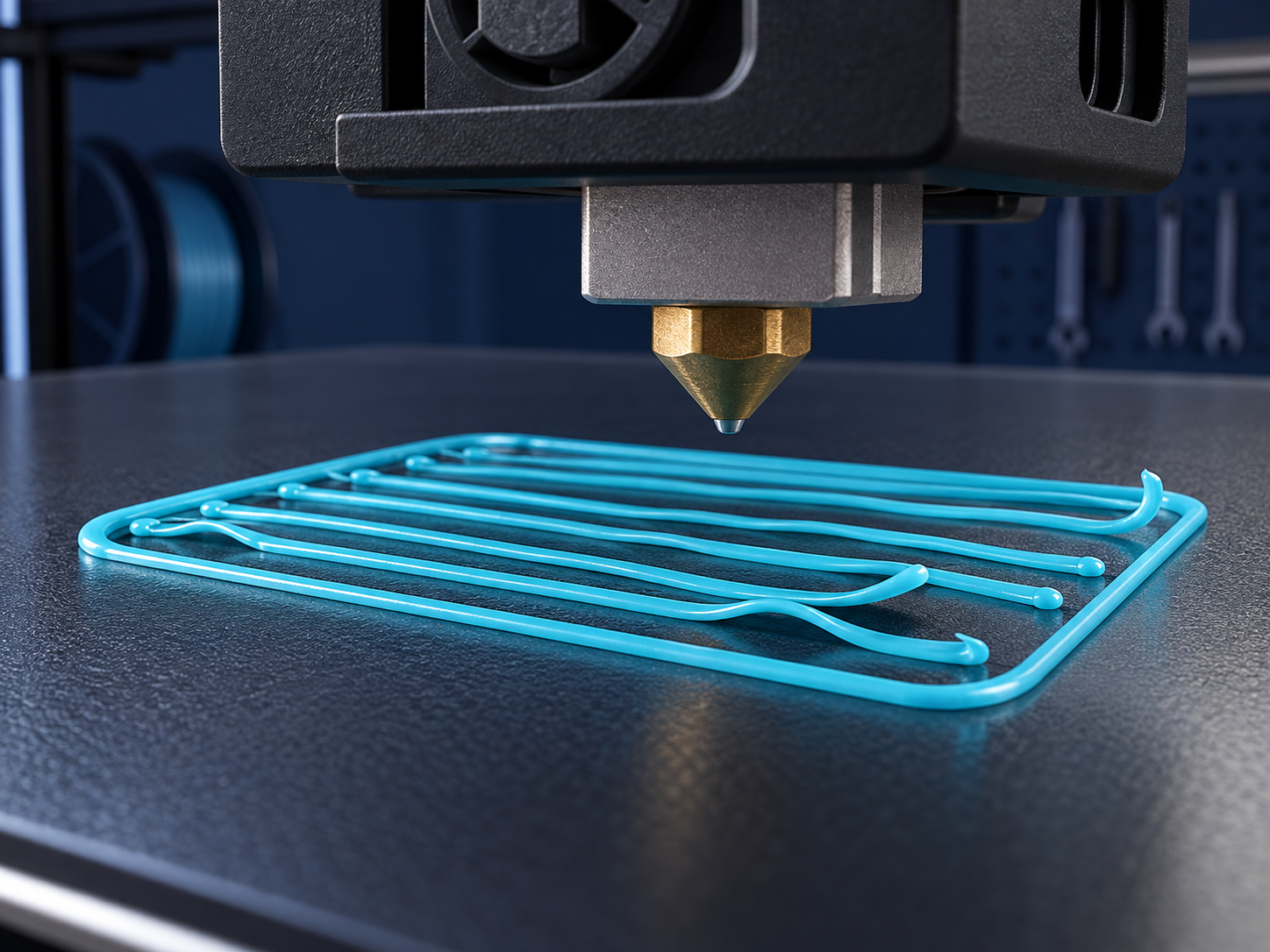

İlk katman Filament tablaya yapışmıyor veya nozulun peşinden sürükleniyor Belirtiyi ayırın Yuvarlak, ayrık çizgi: nozul fazla yukarıda. Şeffaf, çok ince veya kesik çizgi: nozul fazla aşağıda. Bir bölgede iyi, diğerinde kötü: tabla eğimi veya mesh sorunu. İlk başta iyi, sonra köşeler kalkıyor: sıcaklık/hava akımı/temizlik. Olası nedenler Yağlı veya tozlu yüzey Hatalı Z-offset Bozuk tabla seviyelemesi Yüksek ilk katman hızı Yanlış tabla sıcaklığı Çözüm sırası Soğuk tablayı yüzeye uygun yöntemle temizleyin; elle temas etmeyin. Tabla vidaları ve prob bağlantısını kontrol edin. Mesh ölçümünü yenileyin ve aktif profilin bu mesh'i kullandığını doğrulayın. Z-offset'i 0,02 mm gibi küçük adımlarla ayarlayın. İlk katman hızını 15–25 mm/sn aralığına düşürün. Gerekirse brim kullanın; yapıştırıcıyı son çare olarak değerlendirin. Doğrulama testi: Tek katmanlı 5 kare basın. Çizgiler birbirine değmeli; parmakla sürtüldüğünde ayrılmamalı ve yüzeyde derin nozul izleri bulunmamalıdır.

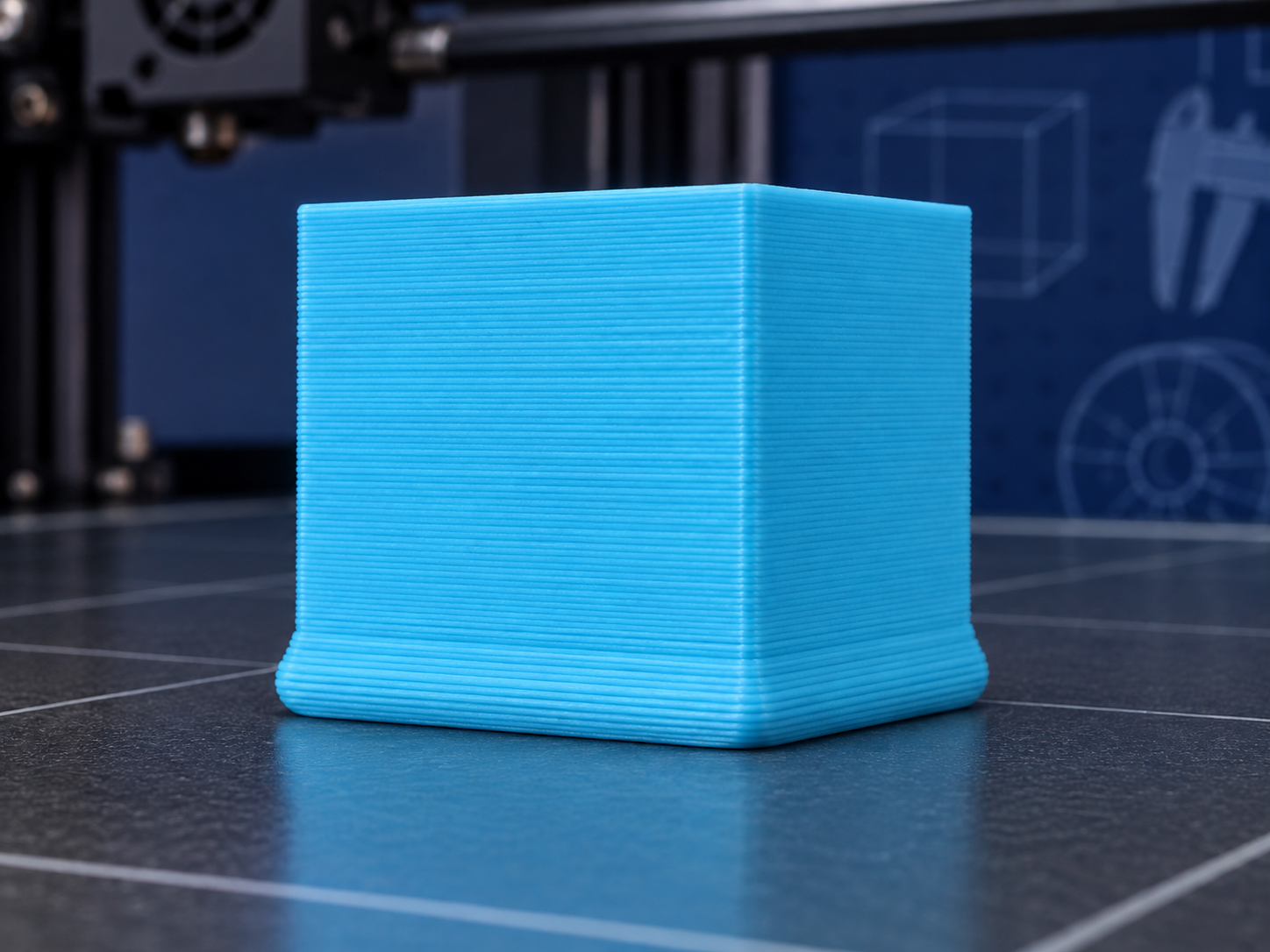

Boyut hatası Fil ayağı: alt katmanlar dışarı taşıyor Nedenler Z-offset'in fazla düşük olması İlk katman/tabla sıcaklığının gereğinden yüksek olması Modelin alt katmanlarının yeterince soğumaması Çözüm Önce Z-offset'i düzeltin. İlk katmandan sonra tabla sıcaklığını 5–10 °C düşürmeyi deneyin. Dilimleyicide elephant foot compensation değerini küçük başlayarak ayarlayın. Test: 20 mm kalibrasyon küpünün alt ve orta genişliğini kumpasla karşılaştırın.

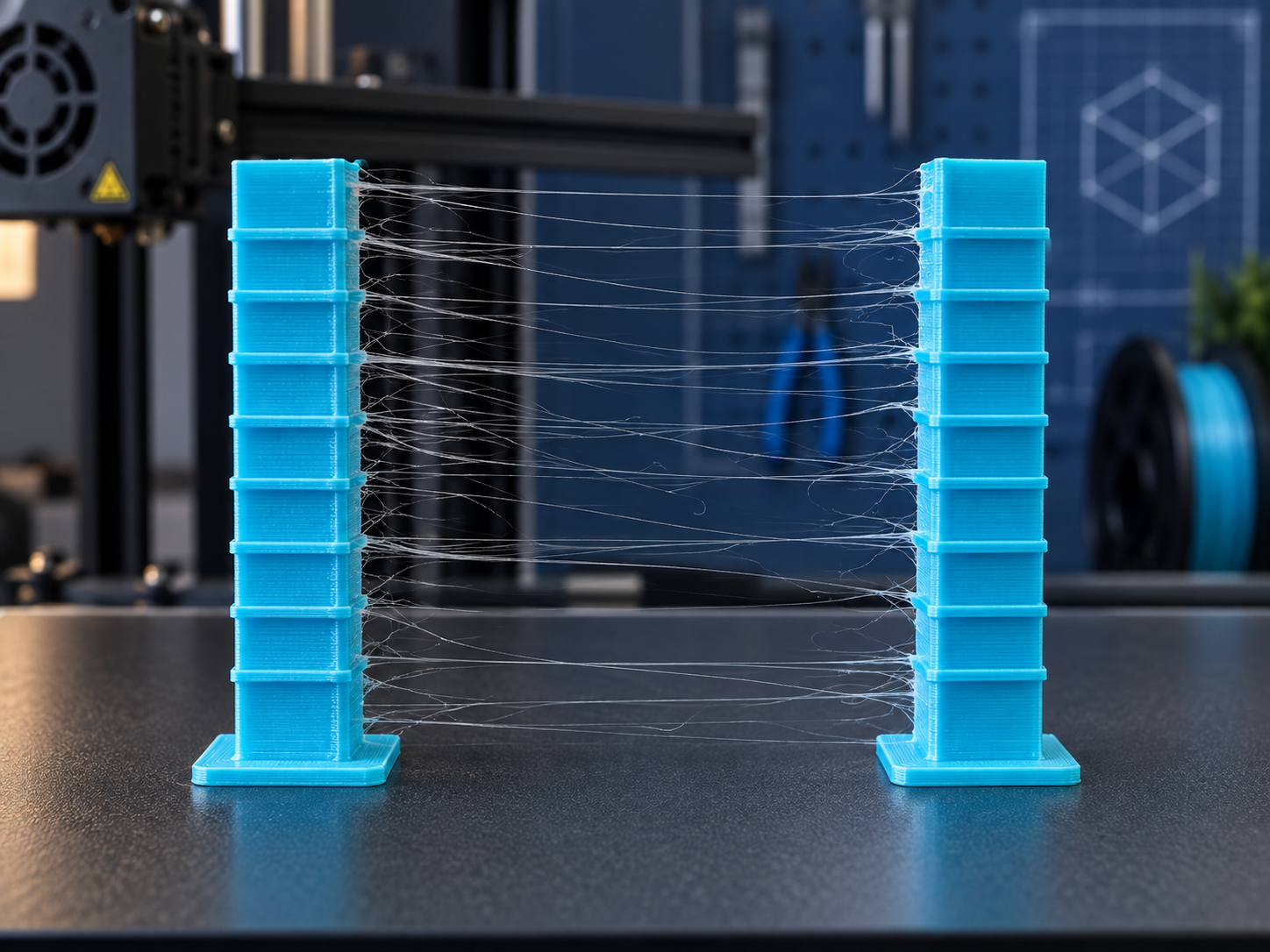

Akış ve retraksiyon İpliklenme, sızıntı ve seyahat izleri En sık nedenler Nemli filament Nozul sıcaklığının yüksek olması Retraksiyon mesafesi/hızının yetersiz olması Düşük travel hızı veya uzun boşta hareket Nozulda birikinti ve akışın baskı sırasında sızması Nem belirtisi olarak ekstrüzyon sırasında çıtırtı, kabarcık, mat/pürüzlü yüzey ve dengesiz akış görülebilir. Çözüm sırası Önce filamenti malzemeye uygun sıcaklık ve sürede kurutun. Sıcaklık kulesi basarak sıcaklığı 5 °C adımlarla düşürün. Direct drive sistemlerde kısa, Bowden sistemlerde daha uzun retraksiyonla başlayın; üretici sınırını aşmayın. Retraksiyon hızını küçük adımlarla değiştirin; çok yüksek hız filament öğütebilir. Combing/avoid crossing perimeters ve travel ayarlarını deneyin. Doğrulama testi: İki kuleli stringing modeli basın. Her baskıda yalnızca sıcaklık veya retraksiyondan birini değiştirin.

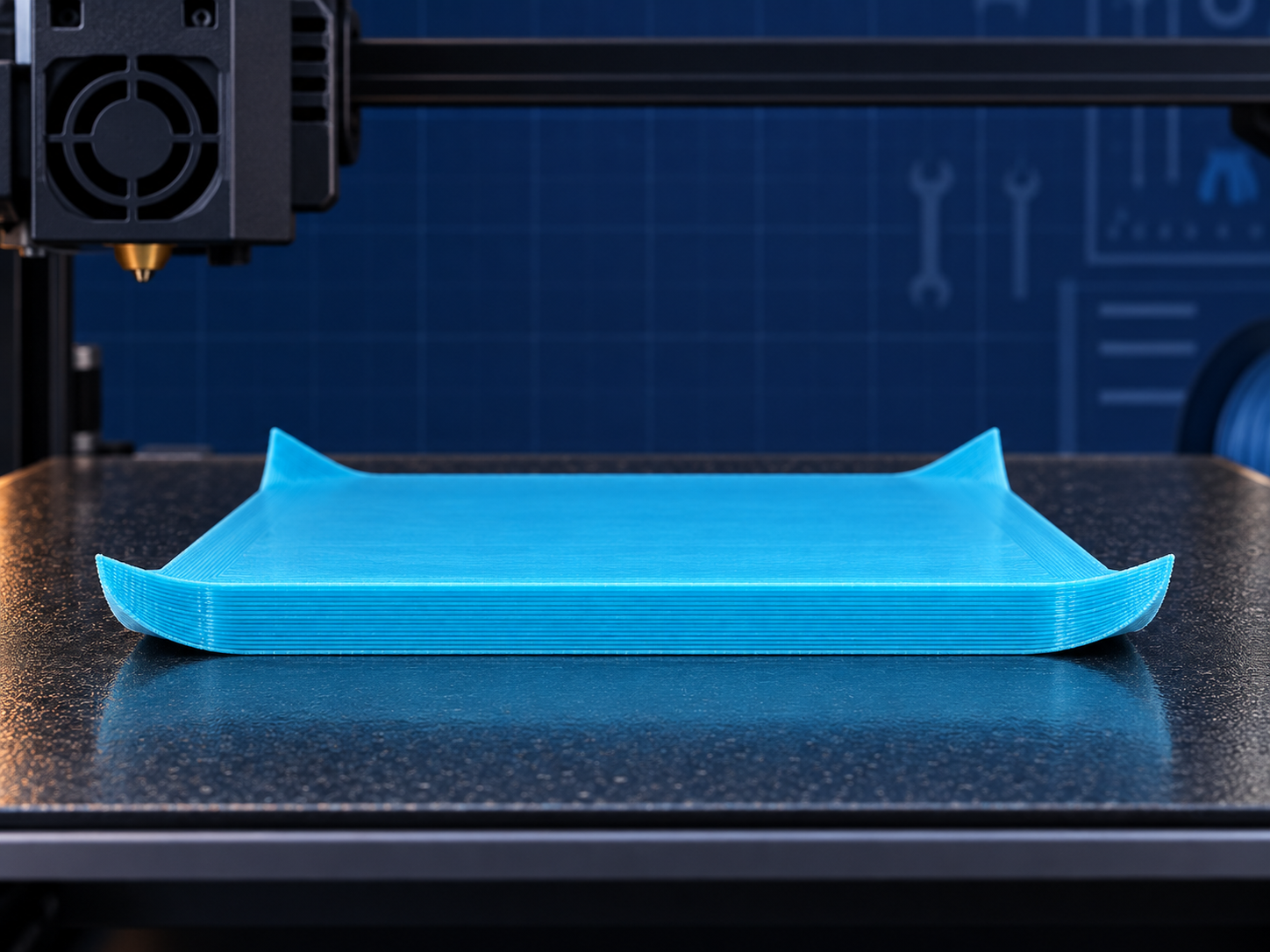

Büzülme Köşe kalkması, taban eğilmesi veya modelin baskı sırasında kopması Nedenler Kirli yüzey veya yetersiz ilk katman Malzemeye göre düşük tabla sıcaklığı Fan veya oda havasından gelen ani soğuma Geniş tabanlı parçada yüksek iç gerilim ABS/ASA için açık baskı ortamı Çözüm sırası İlk katmanı önceki bölümdeki gibi doğrulayın. Brim genişliğini artırın; keskin köşelerde mouse ear kullanın. İlk katmanlarda fanı kapatın veya azaltın. ABS/ASA için kapalı, sabit sıcaklıklı ortam sağlayın. Gereksiz yüksek doluluk ve çok kalın duvarlardan kaçının. Doğrulama testi: 80–100 mm genişliğinde ince bir kare basın; dört köşenin tabla ile temasını gözlemleyin.

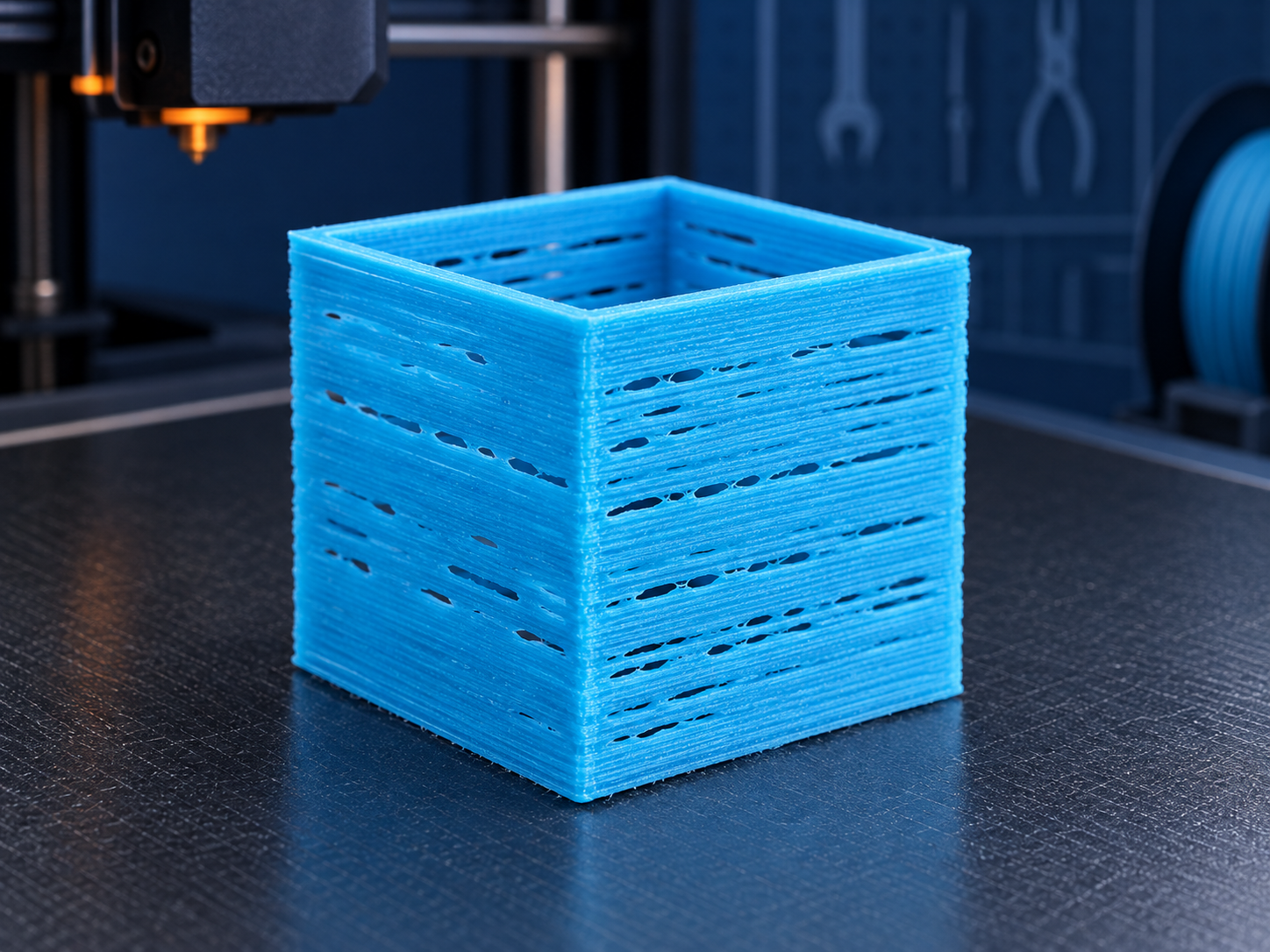

Malzeme akışı Katmanlarda boşluk, ince duvar, zayıf parça veya tıkırtı Hızlı ayırım Ekstrüder tıkırdıyor: basınç çok yüksek, tıkanıklık veya düşük sıcaklık. Filamentte diş izi/toz: baskı kuvveti fazla veya yol sıkışık. Sorun uzun baskıda başlıyor: heat creep, motor/sürücü ısınması veya makara direnci. Düzenli aralıklarla boşluk: dişli, mekanik kaçıklık veya periyodik filament sorunu. Çözüm sırası Makarayı elle çevirin; filament yolu ve PTFE boru serbest olmalı. Nozulu malzemeye uygun sıcaklığa getirip elle akışı kontrol edin. Cold pull veya uygun nozul temizliği uygulayın. Ekstrüder dişlisini temizleyin ve baskı kolu gerginliğini ayarlayın. Önce ekstrüderin mekanik filament ilerletme kalibrasyonunu kullandığınız firmware'e göre kontrol edin: Klipper’da extruder rotation_distance, Marlin’de E ekseni steps-per-unit (E-steps/M92) kullanılır. Ardından filament ve baskı koşullarına uygun akış (flow ratio) kalibrasyonunu gerçekleştirin. Mekanik ekstrüder kalibrasyonu ile slicer üzerindeki akış oranı ayarı aynı işlem değildir. Kaynak: Klipper Rotation Distance; Marlin M92. Hız/volumetric flow değerini hotend kapasitesine indirin. Doğrulama testi: Tek duvarlı küp basın. Duvar kalınlığını ölçün; önce mekanik akışı, sonra flow değerini düzeltin.

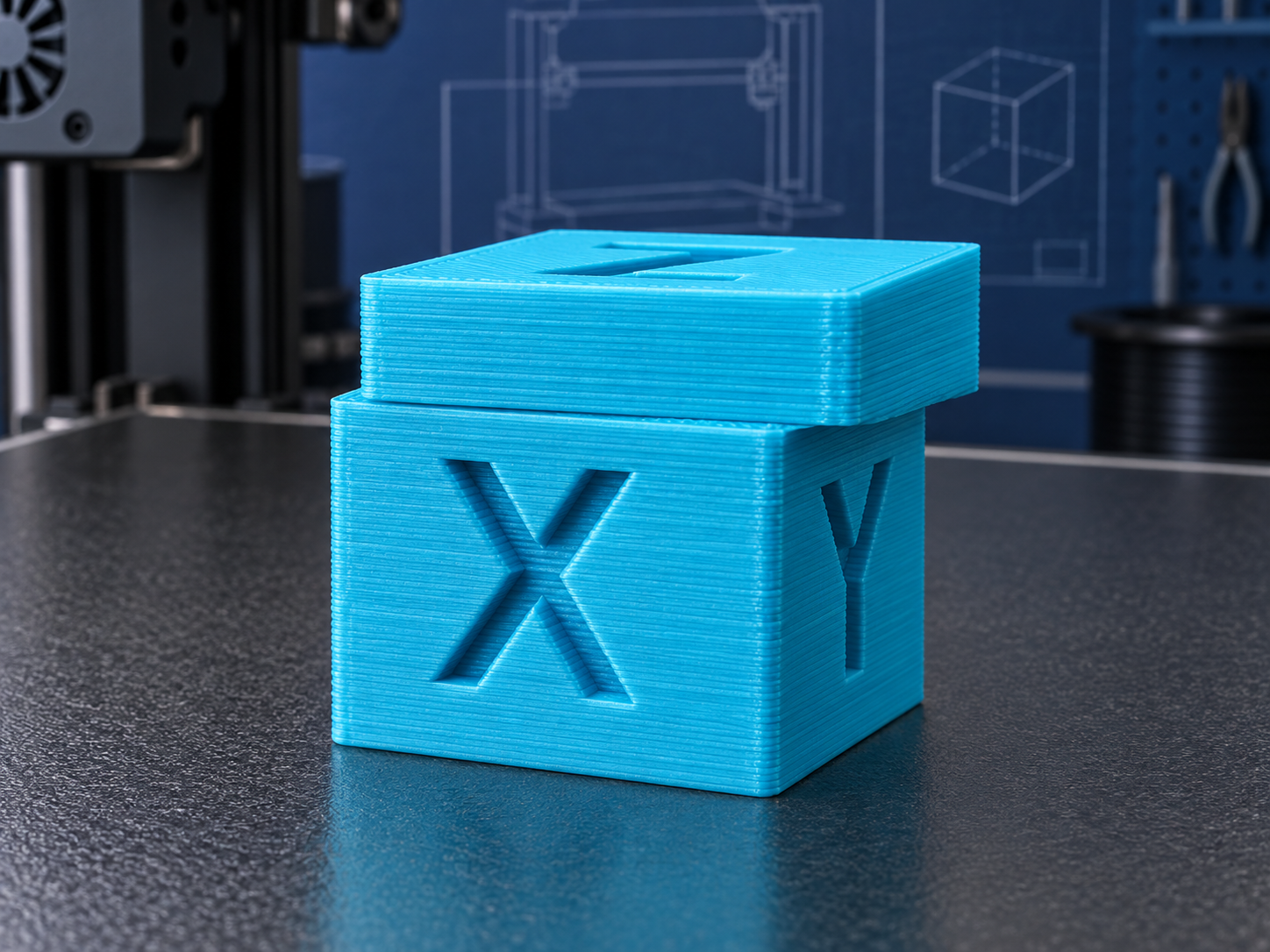

Mekanik hareket Model belirli bir yükseklikte yana kayıyor Nedenler Gevşek kayış veya kasnak set vidası Ray/rulmanda sıkışma Yüksek hız, ivme veya jerk Motor kablosunda temassızlık Yanlış sürücü akımı veya aşırı ısınma Nozulun modele çarpması Çözüm sırası Yazıcı kapalıyken eksenleri elle hareket ettirin; sert nokta olmamalı. Kasnak vidalarının motor milinin düz yüzeyine bastığını doğrulayın. Kayışları eşit ve aşırı olmayan gerginliğe ayarlayın. Kablo ve konnektörleri kontrol edin. Hız ve ivmeyi yarıya indirerek tekrar test edin. Sürücü akımı ve soğutmasını üretici değerleri içinde kontrol edin. Doğrulama testi: Aynı modeli düşük hız/ivme ile basın. Kayma bitiyorsa mekanik sınır veya hareket ayarları tarafına odaklanın.

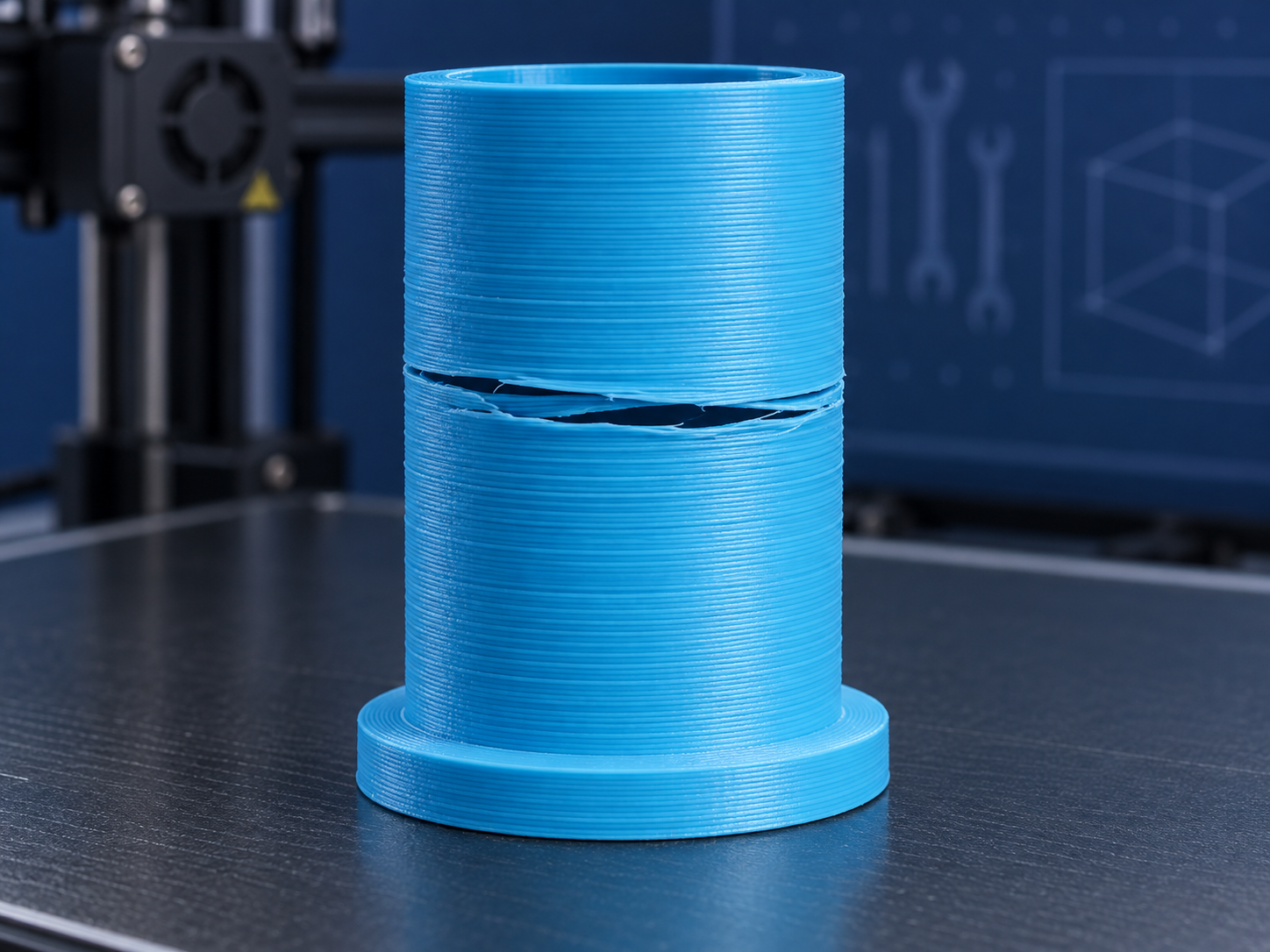

Katman bağı Katmanlar çatlıyor veya parça kolayca ayrılıyor Nedenler Düşük nozul sıcaklığı Fazla fan ve soğuk ortam Çok yüksek katman yüksekliği Eksik ekstrüzyon Çözüm Önce eksik ekstrüzyonu dışlayın. Sıcaklığı 5 °C artırarak test edin. Özellikle ABS/ASA'da fanı azaltın ve ortamı kapatın. 0,4 mm nozulda katman yüksekliğini genellikle 0,30 mm altında tutun. Test: Dikey kırılma numunesi basın; katman çizgilerinden kolay ayrılmamalıdır.

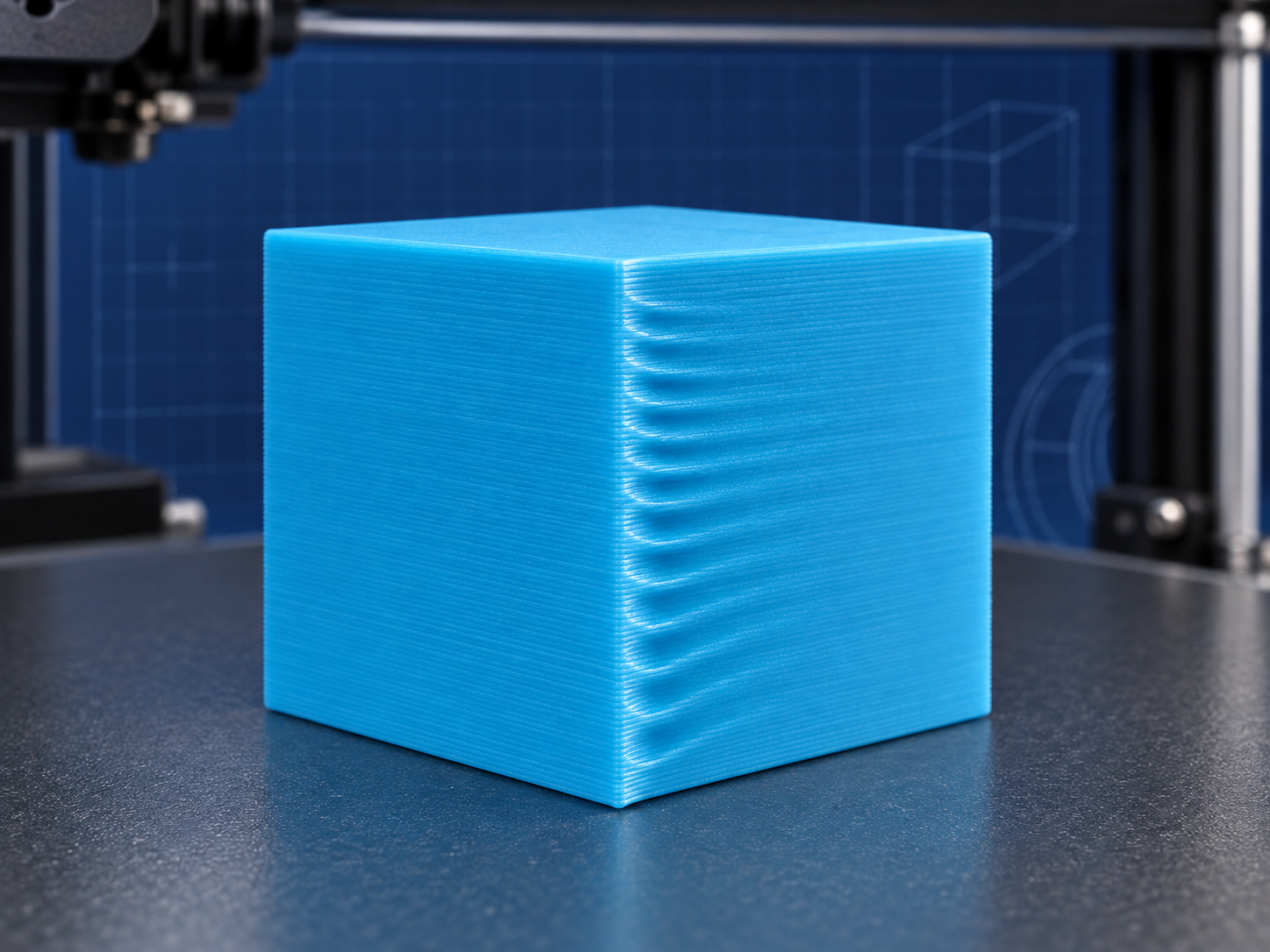

Titreşim Köşelerin yanında dalga veya gölge çizgileri Nedenler Yüksek hız/ivme Gevşek gövde, toolhead veya tabla Uygunsuz kayış gerginliği Ağır hareketli parçalar Çözüm Gövde, tabla ve toolhead bağlantılarını sıkın. Kayışları eşitleyin; aşırı germeyin. İvme ve hız değerlerini düşürün. Klipper'da Input Shaper kalibrasyonu yapın. Test: Ringing kulesi basın; aynı duvar yönünde tekrarlayan dalgaları karşılaştırın.
Z-seam Dikey çizgi, sivilce veya yüzeyde küçük boşluklar Nedenler Dikiş konumu Basınç birikmesi Nemli filament Hatalı retraction/wipe/coasting ayarı Çözüm Dilimleyici önizlemesinde seam noktalarını inceleyin. Dikişi arka köşeye veya keskin kenara hizalayın. Filamenti kurutun; flow ve retraksiyonu doğrulayın. Klipper'da Pressure Advance veya Marlin'de Linear Advance kalibre edin. Test: Seam'i aynı çizgiye hizalayan silindir basın; rastgele sivilce ile dikiş izini ayırın.
