Katmanlı beton yapılarda donatı, lif ve hibrit üretim seçeneklerini tasarım ve kalite kontrol açısından değerlendirin.
Beton 3D yazdırma tek başına tüm yapısal yükleri güvenle karşılayan bir yöntem olarak varsayılamaz. Takviye yaklaşımı, yük aktarım yolu, geometri, üretim sırası, malzeme ve doğrulanmış tasarım ile birlikte seçilir.
Baskı parçaları katmanlı ve yönlü bir mikro yapı taşır. Çekme, eğilme, kesme ve deprem yükleri için gereken donatı; sadece sonradan eklenen bir detay değildir, katman yolu ve boşluk düzeniyle birlikte düşünülmelidir.
Takviye biçimi; geleneksel çelik çubukların baskı sırasında veya sonrasında yerleştirilmesini, sürekli tel/şerit beslemeyi, ağ veya prefabrik parçaları, lif katkısını ya da basılı elemanın başka malzemelerle hibrit birleştirilmesini içerebilir. Her yöntemin üretilebilirliği ve doğrulama yolu farklıdır.

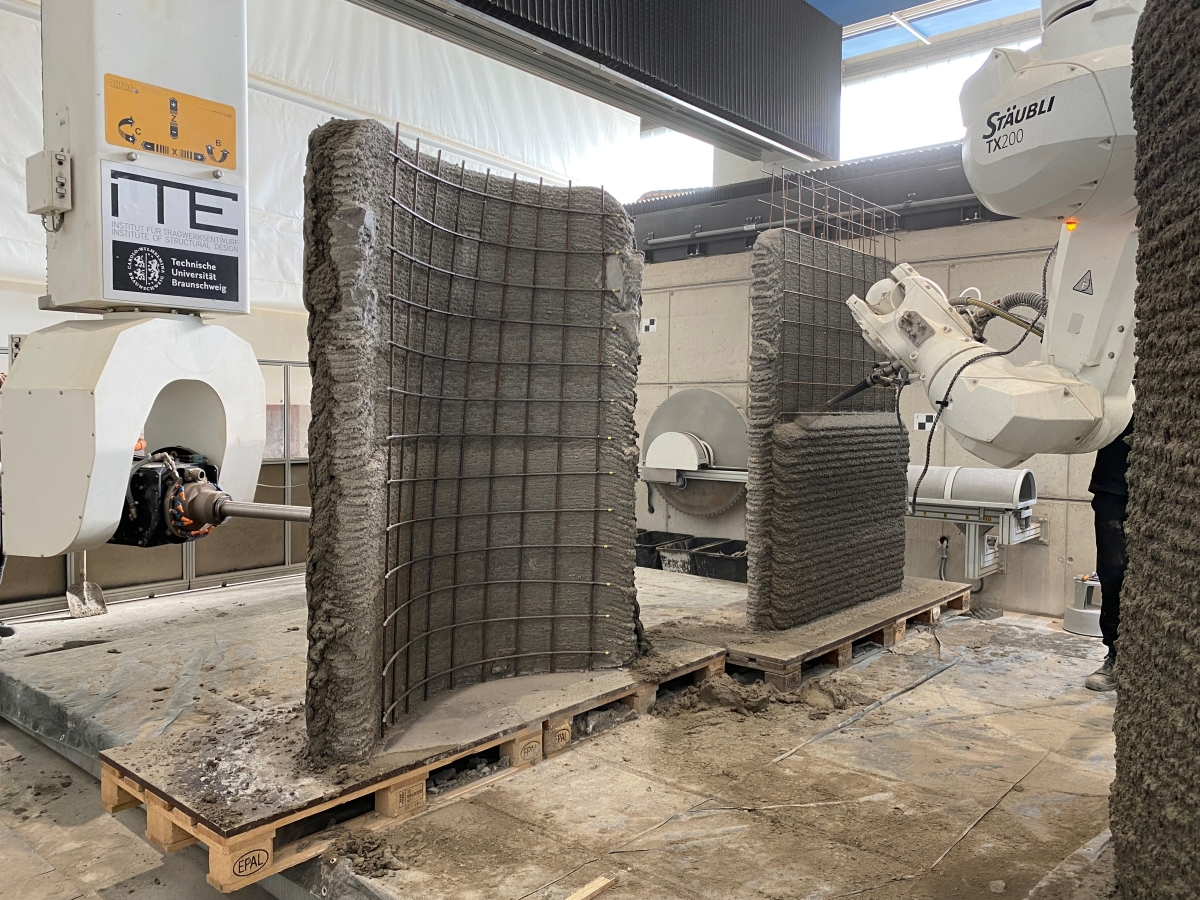

Çubuk, ağ veya ek parça için baskı geometrisinde yeterli boşluk, örtü ve ankraj düzeni bırakılmalıdır. Robotla yerleştirmede konum algısı, çarpışma kontrolü, yerleştirme kuvveti ve donatının hasar görmemesi izlenir. Sonradan dolgu/grout uygulanacaksa boşluğun doldurulabilirliği ve aderansı doğrulanır.
Baskı sırasında yerleştirilen donatı katman akışını bozabilir; proses öncesinde numune parça ile giriş, hizalama, duruş ve yeniden başlatma senaryolarını deneyin.
Lifler taze karışımın akışını ve nozuldan geçişini değiştirebilir; lif eklemek tek başına tasarlanmış çelik donatının yerine geçtiğini göstermez. Lif türü, uzunluğu ve dozu karışım ile pompa/nozul sınırları içinde doğrulanmalıdır.
Hibrit çözümler baskı hızını geleneksel takviye, kalıp, beton dolgu veya fabrika üretimli bileşenlerle birleştirebilir. Birleşim yüzeyi, ankraj, tolerans ve farklı malzemelerin birlikte çalışması proje özelinde hesaplanır.
Mühendislik tasarımında baskı yönü, arayüz dayanımı, geometri toleransı, donatı konumu ve malzeme partileri için kabul ölçütlerini tanımlayın. Numune sonuçlarının gerçek elemanla temsil ilişkisini belgeleyin.
Yapısal kullanımdan önce tasarım ve yapım yöntemi ilgili mevzuat, proje standardı ve yetkili mühendis tarafından onaylanmalıdır. Görsel düzgünlük veya tek eksenli basınç sonucu takviye yeterliliğini tek başına kanıtlamaz.
Bu rehber genel teknik bilgilendirmedir. Taşıyıcı eleman tasarımı, malzeme kabulü ve saha uygulaması; yetkin mühendislik değerlendirmesi, üretici talimatları, proje şartnamesi ve yürürlükteki yerel mevzuatla doğrulanmalıdır.
